Koje su najbolje metode za ugradnju planinskog PV montažnog sustava za vanjske aplikacije?

Procjena mjesta i analiza terena za montažne montažne instalacije

Prije bilo kojeg Montaža planine Sustav je instaliran, provođenje sveobuhvatne procjene mjesta i analiza terena je nespojivi korak. Ovaj postupak postavlja temelj za strukturno zdravi, učinkovit i dugotrajni fotonaponski (PV) sustav za proizvodnju električne energije. Planinska okruženja donose jedinstvene izazove koji zahtijevaju prilagođeni pristup istraživanju, inženjerstvu i dizajnu.

Razumijevanje zemljopisne složenosti planinskih terena

Planinska mjesta često karakteriziraju strmi nagibi, nedosljedni sastav tla i nepravilne stijene. Ove geografske karakteristike izravno utječu na dizajn sustava i zahtijevaju precizno mapiranje. Koristeći napredne alate kao što su LiDAR (otkrivanje svjetlosti i raspon), UAV (dronova) fotogrametrija i GIS (geografski informacijski sustavi), inženjeri mogu dobiti topografske podatke visoke rezolucije za procjenu gradijenta nagiba, smjera i nadmorske visine.

Gradijent nagiba i aspekt igraju ključnu ulogu u određivanju orijentacije na ploči. Nagib okrenut prema jugu (na sjevernoj hemisferi) obično prima najviše sunčeve svjetlosti, što ga čini idealnim za PV instalacije. Međutim, kut nagiba utječe na sustave za stavljanje, metode sidrenja i podešavanje nagiba na ploči. Previše strmi nagib može zahtijevati teraciranje ili strukturno pojačanje, što utječe i na troškove i složenost.

Analiza sastava tla i stijena

Za razliku od instalacija Flatland ili Desert, planinski PV projekti moraju se boriti s vrlo promjenjivim podzemnim uvjetima. Inženjeri moraju obavljati geotehničke procjene kako bi shvatili je li tlo gline, pješčano, ilovače ili stjenovite. Ovi su detalji ključni za odabir između temelja na temelju gomila, prizemnih vijuga ili temeljenih balasta.

Rocky supstrati često onemogućavaju vožnju gomile bez prethodnog bušenja ili korištenja mikro-pileta. U takvim uvjetima mogu postati potrebne kemijske sidrene ili betonske podnožje. Suprotno tome, labava ili nestabilna tla mogu zahtijevati duboke stupove ili šire temelje za ravnomjerno raspodjelu opterećenja i sprječavanje naseljavanja ili nagiba.

Ispitivanja otpornosti na tlo, analiza čvrstoće smicanja tla i studije zadržavanja vlage doprinose planiranju temelja. Stabilnost tla u različitim uvjetima opterećenja-uključujući jak snijeg ili seizmičku aktivnost-također se simulira za potvrdu dugoročne sigurnosti.

Sunčana staza i razmatranja sjenčanja

U planinskim područjima, sjenčanje od okolnih vrhova, drveća ili čak sama nagiba može drastično utjecati na prinos solarne energije. Analiza web mjesta trebala bi sadržavati tijekom cijele godine modele sjenčanja pomoću softvera kao što su PVSYST ili Helioscope. Ovi alati omogućuju virtualne simulacije energetske izlaze na temelju vremena, sezonskih varijacija i postavljanja ploča.

Svako zasjenjeno područje, čak i za kratki dio dana, može smanjiti izlaz ploče ili stvoriti neusklađene žice, osim ako nije ublažen pametnim pretvaračima ili optimizatorima snage. Kao takav, upravljanje nizovima i zasjenjenja trebalo bi biti dio faze rane analize.

Okolišni i klimatski uvjeti

Prikupljanje vremenskih podataka još je jedan vitalni element procjene planinskog mjesta. Brzina vjetra na nadmorskoj visini može biti ekstremna i nepredvidiva, posebno duž grebena. Isto tako, akumulacija snijega, ciklusi smrzavanja i odmrzavanja i jake kiše tipični su u povišenim regijama. Prikupljanje najmanje godinu dana vrijednih meteoroloških podataka (ili dobivanja podataka s obližnjih meteoroloških stanica) preporučuje se modeliranju scenarija učitavanja.

Velika opterećenja vjetra i snijega izravno utječu na strukturne specifikacije montažnog sustava. Odabrani dizajn ne samo da mora preživjeti ove uvjete, već održavati integritet sustava tijekom očekivanog rada od 25–30 godina.

Mikroklimati su također uobičajeni u planinskim regijama. Nagib okrenut prema sjeveru može ostati zasjenjen i hladniji, što dovodi do više nakupljanja snijega, dok susjedno područje okrenuto prema jugu može doživjeti veću toplinsku ekspanziju i kontrakciju. Ove lokalne varijacije zahtijevaju visoko lokalizirane podatke i prilagođeno inženjering.

Pristupačnost i planiranje infrastrukture

Pristup planinskim mjestima često uključuje logističke izazove. Ceste mogu biti nerazvijene ili samo sezonski dostupne. Prijevoz materijala i opreme do strmih, udaljenih područja zahtijeva pažljivo planiranje. Studija izvedivosti trebala bi procijeniti troškove i poteškoće u pružanju strukturnih komponenti, solarnih panela, dizalica i betona.

U mnogim su slučajevima potrebni dizali helikoptera, žičare ili privremene planinske pruge kako bi se olakšala izgradnja. Ova ograničenja pristupa mogu značajno utjecati na rokove projekta i proračune, tako da bi logistika mjesta trebala biti uključena u fazu preliminarne ankete.

Biološka raznolikost i utjecaj na okoliš

Planinski ekosustavi često su ekološki osjetljive zone. Procjena mjesta mora uključivati ​​studiju potencijalnog utjecaja na okoliš, uključujući poremećaj staništa, rizik erozije i krčenje šuma. Ekološke ankete mogu zahtijevati lokalne vlasti, posebno u zaštićenim ili visokim biodiversity područjima.

Mjere za kontrolu erozije, poput mačevanja s mačevanjem ili ojačane vegetacije, mogu se prodati prije nego što započne iskopavanje. Pored toga, lokalna flora i fauna moraju biti zaštićene kako bi se izbjegle kazne ili kašnjenja zbog nepoštivanja.

Odabir desnih PV montažnih građevina za planinsko okruženje

Odabir odgovarajuće PV ugradbene strukture je središnji u osiguravanju dugoročnih performansi, izdržljivosti i sigurnosti planinskog PV montažnog sustava. Planinska okruženja unose različite izazove-Neeven teren, teški klimatski uvjeti, varijabilni sastav tla i teška logistika-koji svi utječu na strukturni proces donošenja odluka. Cilj je odabrati sustav koji uravnotežuje snagu, ekonomičnost i jednostavnu instalaciju.

Fiksni nagib u odnosu na podesivi nagibni ugradni sustavi

Konstrukcije s fiksnim nagibom obično se koriste u planinskim PV instalacijama zbog njihove jednostavnosti i nižih zahtjeva za održavanjem. Ovi sustavi održavaju konstantni kut, koji se obično optimizira na temelju podataka o širini i godišnjim podacima o solarnom putu. U planinskim regijama, prirodni nagib može se koristiti kako bi odgovarao kutu ploče, minimizirajući potrebu za složenim nosačima.

S druge strane, podesivi nagibni sustavi nude prednost sezonske optimizacije. Iako mogu značajno poboljšati prinos energije u područjima s promjenjivom solarnom incidencijom, često zahtijevaju više mehaničkih komponenti i redovitih prilagodbi, što možda nije izvedivo na daljinskim ili teško pristupačnim planinskim lokacijama.

Za većinu planinskih aplikacija, sustav fiksnog nagiba s kutom nagiba jednak ili nešto većim od širine mjesta preferira se za uravnoteženje učinkovitosti i pouzdanosti sustava.

Sistemski u odnosu na stup u odnosu na stup

Prizemni sustavi dominiraju u PV raspoređivanju komunalnih razmjera, uključujući one u planinskim područjima. Dizajnirani su s matricom čeličnih ili aluminijskih okvira pričvršćenih na zemlju pomoću gomile, vijaka ili balasta. U terenima s plitkim tlom preko podloge ili labavim proletom, dubina gomile i čvrstoća sidrenja moraju se pažljivo izračunati.

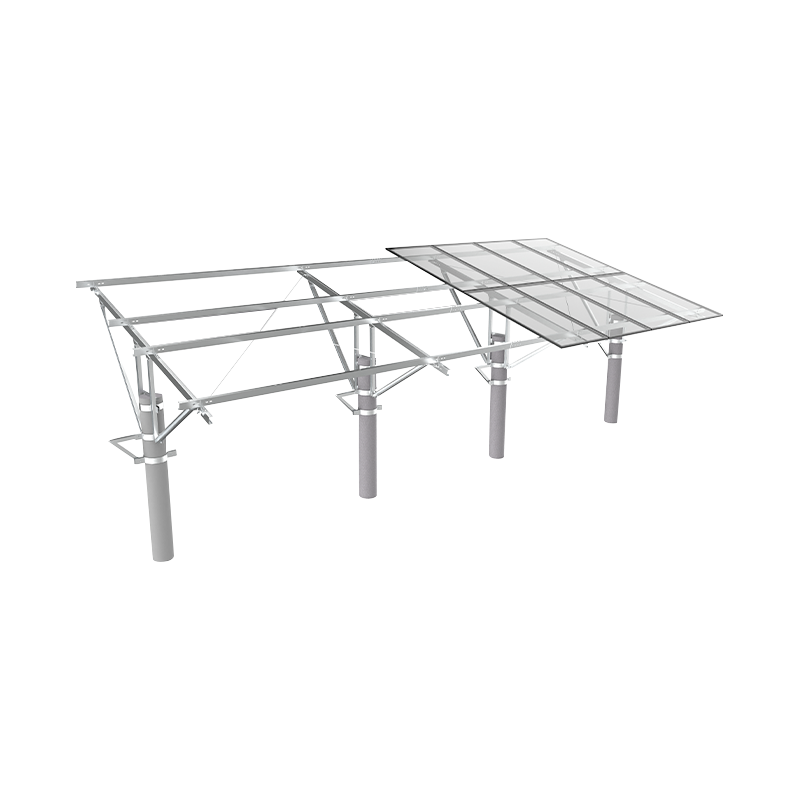

Sustavi montirani na stup idealni su za male aplikacije ili vrlo neujednačeno tlo na kojem se temeljni okviri ne mogu ujednačiti. Osobito su korisni u vanjskim ili hibridnim planinskim PV sustavima, gdje je poželjno minimalno poremećaj tla.

Nizovi montirani na pola obično sadrže konfiguracije s jednim ili dvostrukim pločama, koje se mogu ručno orijentirati ili opremljeni jednoosnim praćenjem. Međutim, sustavi za praćenje unose mehaničku složenost i ranjivost u snježnim ili vjetrovitim uvjetima, čime ih čine manje uobičajenim u planinskim instalacijama.

Konstrukcijski materijali: čelik nasuprot aluminijumu

Izbor materijala pokreće se ravnotežom težine, otpornosti na koroziju, čvrstoće i troškova. Polvanizirani čelik se široko koristi zbog velike čvrstoće i pristupačnosti. Može podnijeti jake opterećenja vjetra i snijega, ali je teže, što povećava troškove prijevoza i napore u postavljanju na planinskim terenima.

Aluminij je, iako skuplji, lakši i prirodno otporan na koroziju. Često se bira za mjesta visoke visine ili obalne planine gdje vlaga i UV izloženost ubrzavaju koroziju. Anodizirani aluminijski sustavi nude proširenu dugovječnost i lakše se sastavljaju, ali mogu zahtijevati deblji profili kako bi se postigla ista strukturna čvrstoća kao i čelik.

U hibridnim sustavima aluminijske šine koriste se za ugradnju ploča, dok su potkonstrukcija ili noge izrađene od čelika s vrućim pocincem kako bi se osigurala kruta baza.

Tehnike sidrenja i prilagodljivost terenu

U planinskim PV projektima, sustav za stavljanje mora biti u skladu s konturama zemlje bez ugrožavanja strukturnog integriteta. Podesivi sustavi za noge, Z-nosači i fleksibilni sklopovi okvira omogućuju prilagodbu nagibama s gradijentima do 30 stupnjeva ili više.

Grozni vijci često se preferiraju u stjenovitim ili plitkim tlima gdje je vožnja gomile neizvedivo. Ova helikoidna sidra mogu se ručno ili hidraulički umetnuti i omogućiti precizno vertikalno usklađivanje.

Za vrlo strme nagibe će biti potrebni teraciranje zemlje i korištenje slojevitih montažnih okvira. Ovaj pristup pruža horizontalno usklađivanje tijekom upravljanja otjecanjem kišnice i smanjenjem rizika erozije tla. U takvim slučajevima integracija građevinarstva postaje kritična.

Prijevoz i prije izrade

Modularni sustavi za regale sve su više favorizirani u planinskim instalacijama zbog logističkih ograničenja. Komponente koje su unaprijed izrezane, unaprijed izbušene i označene u tvornici smanjuju rad na licu mjesta, što je posebno korisno tamo gdje je pristup cestama loš ili instalacijske posade moraju prevoziti dijelove na velike udaljenosti.

Kompleti dizajnirani za kontejnersku dostavu ili prijevoz pakiranja koriste se u robusnim regijama poput Himalaje ili Anda, gdje konvencionalna logistika temeljena na cesti nije dostupna.

Dizajn temelja i tehnike sidrenja tla na nagibnom terenu

Temelj je doslovna baza o kojoj ovisi pouzdanost planinskih PV ugradnih sustava. Dizajniranje stabilnih i ekonomičnih temelja na neravnom ili nagibnom terenu predstavlja jedinstveni skup strukturnih i geotehničkog inženjerskog izazova. Za razliku od Flatlands -a, planine često sadrže nedosljedne uvjete tla, ugrađene slojeve stijena i komplikacije odvodnje koje se moraju riješiti pažljivim planiranjem.

Vrste temelja za planinski PV sustavi

Postoji nekoliko vrsta temelja pogodnih za planinske PV instalacije. Izbor ovisi o sastavu tla, kutu nagiba, klimatskim uvjetima i dostupnoj opremi:

*Vozine gomile: Čelične H-snopove ili tubularne gomile unesene u zemlju učinkovite su na čvrstim tlima, ali mogu biti nepraktične na stjenovitim ili teretnim terenima.

*Grozni vijci: to su čelične šipke s navojem koje su uvijene u zemlju poput vijka. Nude izvrsnu otpornost na izvlačenje i pogodni su za širok izbor tla, uključujući djelomično stjenovite mjesta.

*Betonski podnožje: Kad je tlo previše stjenovite za hrpe ili vijke, koriste se blokovi betona koji se prelaze ili in-situ. Oni su često upareni s podesivim nosačima kako bi se objasnile varijacije nagiba.

*Balastirani temelji: pogodno za vrlo plitka tla ili privremene instalacije. Balastni blokovi drže montažnu strukturu na mjestu bez prodiranja, ali zahtijevaju stabilne površine i odgovarajuću odvodnju.

Svaka vrsta temelja zahtijeva prilagođeni pristup prijenosu opterećenja i stabilnosti sustava, posebno u uvjetima vjetra i snijega specifičnih za planinu.

Upravljanje nagibom i teraciranje

U slučajevima kada nagibi prelaze 15 do 20 stupnjeva, teraciranje se često koristi za stvaranje ravnih platformi za PV redove. Teraciranje ne samo da pojednostavljuje instalaciju, već i sprječava eroziju tla i poboljšava drenažu.

Međutim, stvaranje terasa može poremetiti vegetaciju i povećati troškove izgradnje. Stoga se fleksibilni regali sustavi s nogama promjenjive duljine često preferiraju kada se poželjna minimalna izmjena zemljišta. Proširenja nogu, često teleskopska, omogućuju da svaka točka podrške neovisno prilagođena visini da odgovara konturama terena.

Dubina sidrenja i ležaj opterećenja

Sustav sidrenja mora se oduprijeti vertikalnim opterećenjima (mrtva težina ploča i struktura), bočnim silama (tlak vjetra) i silama podizanja (uzrokovanih vjetrom ili lepršavim smrzavanjem). Inženjerski proračuni moraju računati na:

*Snježno opterećenje, posebno u planinskim lancima poput Alpa ili Rockies

*Uzdizanje vjetra, što može biti ekstremno na većim visinama

* Seizmička opterećenja, u planinskim regijama sklonim zemljotresu

Dubina sidrenja obično se kreće od 1,2 do 2,5 metara, ovisno o konstrukcijskom opterećenju i kapacitetu ležaja tla. Dobavljači mljevenih vijaka i gomile pružaju grafikone opterećenja na temelju rezultata ispitivanja na terenu, ali često je potrebno provesti testove izvlačenja specifičnih za web mjesto za potvrđivanje teorijskih modela.

Stijena bušenja i mikro-pile rješenja

U regijama s čvrstim podlogom ili gustim kaldrmima, standardni pogon za gomilu ili vijci za mljeveni vijci možda nisu izvedivi. U takvim se slučajevima koriste mikro-pile sustavi. Oni uključuju bušenje rupe malog promjera u stijenu, umetanje navojnog sidrenog štapa i fugiranje na svoje mjesto. Ova metoda nudi izuzetnu stabilnost i otpornost na opterećenje, ali dolazi s povećanim troškovima rada i opreme.

Postrojenje za bušenje prilagođenih za planinu - često praćenu ili prijenosnu - raspoređene su za rješavanje ovog zadatka. Ključ je osiguravanje preciznosti poravnanja i dosljednog punjenja maltretiranja, posebno tamo gdje je pristup ograničen.

Zaštita odvodnje i mraza

Upravljanje vodom kritičan je dio dizajna temelja u Mountain PV instalacijama. Nepravilna drenaža može dovesti do omekšavanja tla, gomilanja smrzavanja ili nestabilnosti podloge. Francuski odvodi, površinsko ocjenjivanje i geotekstilne membrane koriste se za preusmjeravanje vode od temelja.

U hladnijim klimama zaštita od mraza postiže se ugradnjom baze ispod linije smrzavanja i pomoću toplinskih prekida ili izolacijskih materijala gdje je to potrebno. Betonski podnožje obično se plamte u bazi kako bi se raspodijelilo opterećenje i otporno na bočni pritisak smrzavanja.

Efikasnost troškova i izgradnje

Daljinski planinski teren predstavlja jedinstvena logistička ograničenja koja utječu na strategiju temelja. Lagani temeljni sustavi koji zahtijevaju minimalno iskopavanje i bez vremena stvrdnjavanja - poput mljevenih vijaka ili modularnih balastnih ladica - vrijeme smanjenja i troškova.

Načela načela dizajna za instalaciju (DFI) Foundation Engineering kako bi prioritet dao minimalnu radnu snagu, manje specijaliziranih alata i brzo implementaciju. U mnogim planinskim PV projektima zaklade se moraju ručno instalirati zbog nedostatka pristupa na cesti, što dodatno naglašava potrebu za modularnom i prilagodljivom strategijom temelja.

Suočavanje s teškim okolišnim uvjetima: vjetar, snijeg i stabilnost tla

Planine često karakteriziraju ekstremni okolišni uvjeti koji mogu značajno utjecati na trajnost i performanse PV sustava za ugradnju. Ovi uvjeti uključuju jake vjetrove, jake snježne padavine, temperature smrzavanja i urođenu nestabilnost planinskog tla. Učinkovite strategije ublažavanja moraju se koristiti kako bi se osiguralo da sustav ostane funkcionalan i siguran tijekom svog operativnog života.

Opterećenja vjetra i strukturni integritet

Snage vjetra jedna su od glavnih briga prilikom instaliranja PV sustava u planinske regije. Na većim nadmorskoj visini, brzina vjetra često je mnogo jače i nepredvidivije, što može stvoriti značajna opterećenja na montažnoj strukturi. Ako se ne objavljuju pravilno, ove sile mogu dovesti do strukturnog kvara, odbacivanja ploča ili čak urušavanja sustava. Da bi se to riješilo, važan je robustan strukturni dizajn. Inženjeri moraju provesti analizu opterećenja vjetrom na temelju lokalnih podataka o vjetru, uključujući maksimalne brzine naleta i njihovu frekvenciju.

Snage vjetra izračunavaju se korištenjem standarda kao što je ASCE 7 (Američko društvo građevinskih inženjera), koji pruža smjernice za određivanje opterećenja vjetra na temelju uvjeta specifičnih za mjesto. Ta opterećenja moraju biti ugrađena u dizajn ugradbenog sustava, a svaka komponenta mora biti ojačana kako bi izdržala očekivani tlak vjetra. Montažni sustavi s jakim otporom na vjetar često koriste deblji čelik ili aluminijsko uokvirivanje i koriste dodatne metode sidrenja, poput dubljih gomile ili mljevenih vijaka, kako bi se osigurala stabilnost.

U nekim slučajevima aerodinamička razmatranja također mogu pomoći u smanjenju opterećenja vjetra. Sustavi regala mogu se dizajnirati s niskim profilom kako bi se smanjio otpor vjetra, ili se ploče mogu ugraditi pod laganim kutom kako bi se vjetar omogućio da glatko teče po površini. Uz to, strukturno učvršćivanje može se ugraditi kako bi se pružila daljnja bočna potpora montažnoj strukturi.

Razmatranja opterećenja snijega

Planine su često sklone značajnim snježnim padavinama, što predstavlja i neposredni teret strukture i dugoročne izazove povezane s ciklusima smrzavanja i odmrzavanja. Akumulacija snijega može dodati značajnu težinu PV nizu, što mora podržati ugradni sustav. Snijeg također može ometati solarne ploče, smanjujući njihovu učinkovitost blokirajući sunčevu svjetlost. Da bi se riješile ove probleme, izračuni snježnog opterećenja moraju se uzeti u obzir u strukturni dizajn.

Sniježno opterećenje određuje se na temelju prosječne godišnje snježne padavine, nadmorske visine i nagiba ploča. U regijama u kojima je akumulacija snijega teška, montažnu strukturu možda će trebati ojačati dodatnim nosačima ili većim podnožjima kako bi se distribuirala težina snijega. Nadalje, kut pod kojim su montirane PV ploče treba podesiti kako bi se omogućilo prolijevanje snijega. Kutovi strmih ploča obično su učinkovitiji u prolijevanju snijega, smanjujući vjerojatnost nakupljanja snijega koja bi mogla oštetiti ploče ili uzrokovati da postanu neučinkoviti.

Pored akumulacije snijega, ciklus smrzavanja i odmrzavanja može utjecati na stabilnost tla oko temelja. Ponovljeno smrzavanje i odmrzavanje mogu uzrokovati širenje i ugovore tla, što može rezultirati promjenom temelja i nestabilnih usadnih sustava. Da bi se to spriječilo, temelje treba ugraditi dovoljno duboko da dođu ispod linije smrzavanja, gdje tlo ostaje stabilno. Posebna pažnja trebala bi se voditi u regijama s čestim ciklusima smrzavanja i odmrzavanja, a mogu biti potrebne dodatne mjere zaštite od smrzavanja, poput toplinskih barijera ili izoliranih dizajna.

Stabilnost tla i kontrola erozije

Planinski teren često karakteriziraju nestabilna tla koja mogu predstavljati izazove za ugradnju ugradnje sustava. Labava tla, poput pijeska, šljunka ili mulja, sklona su eroziji, dok strme padine mogu uzrokovati klizišta ili kretanje tla koji bi mogli ugroziti stabilnost PV sustava. Da bi se ublažile ove rizike, geotehnička istraživanja su ključna za procjenu sastava i stabilnosti tla.

U područjima s nestabilnim tlima preferiraju se sidra za mljevena sidra poput spiralnih gomile ili gomile vijaka jer pružaju sigurnu povezanost s stabilnijim podlogom ispod površine. Ove vrste sidra mogu izdržati vertikalne i bočne sile bez oslanjanja na trenje tla. U težim slučajevima, gdje je erozija tla zabrinjavaju, mogu biti potrebne dodatne mjere za kontrolu erozije kao što su ograde za mulj, stijene ili ojačana vegetacija za stabilizaciju tla.

Za strme nagibe, teraciranje se može upotrijebiti za smanjenje kretanja tla i osigurati razinu temelja za montažni sustav. Teraciranje uključuje rezanje na nagibu kako bi se stvorile ravne platforme na kojima se može postaviti sustav za ugradnju. Ova tehnika također pomaže u kontroli otjecanja vode, smanjujući rizik od erozije i održavanje integriteta tla oko temelja.

Prilagodljivost klime i dugoročna trajnost

S obzirom na oštre i promjenjive uvjete u planinskim okruženjima, materijali koji se koriste za PV ugradbene sustave moraju biti odabrani za njihovu izdržljivost. Metalne komponente, na primjer, trebaju biti otporne na koroziju, posebno u regijama s jakim snježnim padavinama ili čestim izlaganjem vlazi. Vruće pocinčani čelik i anodizirani aluminij uobičajeni su izbor zbog otpornosti na koroziju i sposobnost da izdrže ekstremne uvjete koji se često nalaze na velikim visinama.

Na dugoročnu izdržljivost utječe i izloženost UV-u, posebno u regijama s visokim solarnim intenzitetom. UV zračenje može s vremenom degradirati određene materijale, što dovodi do krhkosti i neuspjeha. Kao takvi, premazi koji pružaju UV zaštitu ili korištenje inherentno materijala otpornih na UV kritično je razmatranje u postupku odabira materijala.

Korak po korak vodič za mehaničku ugradnju planinskih PV montažnih sustava

Mehanička instalacija a Montaža planine Sustav je više koračni postupak koji uključuje pažljivo planiranje, precizno izvršenje i fokus na sigurnost. S obzirom na jedinstvene izazove koje predstavlja planinski teren - poput nepravilnosti nagiba, pitanja pristupačnosti i ekstremnih vremenskih prilika - instaliranjem PV sustava zahtijeva stručnost i solarne tehnologije i neravnih metoda izgradnje.

Početna priprema mjesta i istraživanje

Prvi korak u procesu instalacije je temeljita priprema mjesta koja započinje istraživanjem i označavanjem lokacija ugradbenog sustava. Istraživanje bi trebalo uzeti u obzir kut nagiba, nadmorsku visinu i sve prepreke za sjenčanje, poput obližnjih vrhova ili drveća. Alati za mapiranje visoke rezolucije poput GPS-a ili bespilotnih letjelica mogu se koristiti za prikupljanje točnih podataka o topografiji web mjesta i za osiguravanje preciznog postavljanja montažne strukture.

Jednom kada je anketa završena, sljedeći je zadatak očistiti mjesto bilo kakvih opstrukcija. To može uključivati ​​uklanjanje stijena, vegetacije ili krhotina koje bi mogle ometati instalaciju. U nekim slučajevima može se tražiti manji iskop za izravnavanje tla ili stvaranje prostora za temelj.

Instalacija temelja

Temelj je najkritičniji dio procesa instalacije, jer osigurava stabilnost cijelog sustava. Ovisno o sastavama tla i terenu, temelj se može sastojati od vijaka, gomile ili betonskih podnožja. U planinskim okruženjima često se preferiraju prizemne vijke ili spiralne gomile jer se mogu ugraditi s minimalnim poremećajem u krajoliku i idealne su za neravni ili stjenoviti teren.

Temelj mora biti instaliran s preciznošću kako bi se osiguralo da ugradbena struktura ostane ravna i sigurna. Obično se svako temeljsko sidro izbušiva ili pričvršćuje u zemlju, pri čemu se svaka gomila ili vijak testira na stabilnost. U područjima s dubokim ili stjenovitim tlima, za postizanje potrebne dubine može biti potrebna dodatna oprema poput bušenja.

Montažna struktura sklop

Nakon osiguranja temelja, sljedeći korak je sastavljanje montažne strukture. To uključuje ugradnju tračnica ili okvira koji će PV ploče držati na mjestu. Okviri se obično unaprijed sastavljaju u odjeljcima kako bi se pojednostavio postupak instalacije. Jednom kada su šine na mjestu, osiguravaju se na sidra za osnivanje, osiguravajući da je cijeli sustav ravan i stabilan.

Za podesive sustave nagiba, mehanička podešavanja mogu se izvršiti u kutu tračnica kako bi se optimizirala izloženost ploči suncu. U slučaju sustava s fiksnim nagibom, šine su postavljene pod unaprijed određenim kutom na temelju geografske širine i sezonskog pristupa solarnom položaju.

Instalacija ploča

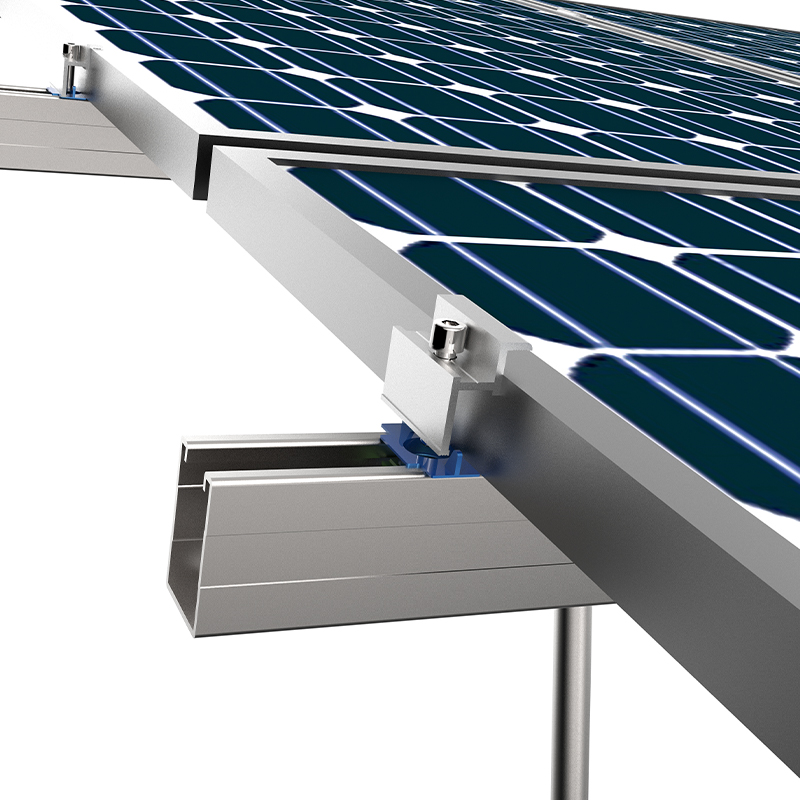

Jednom kada je montažna struktura na mjestu, solarne ploče mogu se ugraditi. Ploče se obično postavljaju na tračnice pomoću specijaliziranih stezaljki koje pričvršćuju okvire ploče na ugradnju. Morate paziti da se ploče orijentiraju u optimalnom smjeru i da su sigurno pričvršćene kako bi se izbjeglo kretanje tijekom jakih vjetrova ili nakupljanja snijega.

Prilikom instaliranja ploča važno je osigurati da se ožičenje pravilno preusmjeri i da su električni priključci sigurni. To često uključuje trčanje žica kroz montažnu strukturu i pričvršćivanje kablovskih krajeva ili isječaka kako bi se spriječilo oštećenje od okolišnih čimbenika.

Integracija električnog ožičenja i sustava

Posljednji korak u procesu instalacije je integracija električnog sustava. To uključuje povezivanje solarnih panela s pretvaračem i osiguravanje da električni priključci ispunjavaju lokalne sigurnosne standarde. Za planinske instalacije moraju se razmatrati dodatna razmatranja za usmjeravanje električnih kabela, posebno u područjima s jakim vjetrovima, jakim snijegom ili rizikom od uplitanja divljih životinja.

Nakon završetka svih ožičenja, sustav se testira kako bi se osiguralo da pravilno funkcionira i da su sve veze sigurne. U mnogim planinskim instalacijama instaliran je i lokalni sustav za praćenje kako bi pratio performanse sustava u stvarnom vremenu i pružio upozorenja ako postoje problemi s proizvodnjom energije.

Prevladavanje izazova na udaljenom i robusnom terenu za PV ugradbene sustave

Ugradnja montažnog sustava Mountain PV na udaljenim i robusnim terenima predstavlja jedinstvene logističke i tehničke izazove. Kombinacija teško dostupnih lokacija, oštrih uvjeta okoliša i nedostatka infrastrukture komplicira postupak ugradnje i povećava i troškove i vrijeme. Prevladavanje ovih izazova zahtijeva specijalizirano znanje, opremu i strategije kako bi se osigurala stabilnost i dugoročna funkcionalnost sustava.

Pristup udaljenim lokacijama

Prvi izazov pri radu na neravnom planinskom terenu je pristup. Mnogim planinskim regijama nedostaju asfaltirani cesta ili bilo koji oblik pouzdane transportne infrastrukture, što otežava transport materijala, opreme i osoblja do mjesta. U nekim udaljenim područjima jedini pristup može biti kroz uske zemljane ceste, strme nagibe ili čak planinarske staze.

Da bi se to prevladalo, prije početka projekta mora se razviti detaljan plan pristupa. To može uključivati ​​izgradnju privremenih pristupnih cesta, pomoću vozila na sve terena ili upotrebu helikoptera za teški dizanje i prijevoz materijala. U nekim ekstremnim slučajevima, pakirane životinje ili ručni rad mogu se koristiti za prijenos opreme na mjesto ugradnje.

Jednom kada se uspostavi pristup, potrebno je pažljivo planiranje za prijevoz materijala i opreme na način koji minimizira utjecaj na okoliš. Helikopteri se, na primjer, mogu koristiti za isporuku velikih materijala na jednom putovanju, smanjujući broj potrebnih kamiona ili vozila i minimizirajući poremećaj na terenu.

Istraživanje mjesta i analiza terena

Istraživanje mjesta u planinskim područjima još je jedan značajan izazov zbog često neujednačene i nepredvidive prirode terena. Tradicionalne metode istraživanja mogu biti neučinkovite ili nemoguće u nekim regijama, posebno u strmim ili udaljenim područjima. Da bi se točno procijenilo mjesto, visokotehnološki alati kao što su bespilotne letjelice, LiDAR (otkrivanje svjetla i raspon) i sustavi mapiranja GPS-a sve se više koriste za stvaranje 3D modela terena.

Ovi alati pomažu u identificiranju odgovarajućih mjesta za temelje, određivanju kutova nagiba i procjeni potencijala erozije ili klizišta tla. Dronovi također mogu pružiti vizualne podatke u stvarnom vremenu, omogućujući inženjerima da procjenjuju značajke terena poput formacija stijena, vegetacije i drugih prepreka koje bi mogle utjecati na proces instalacije.

Jednom kada je teren precizno preslikan, sljedeći korak je analizirati ga radi stabilnosti. Ispitivanje tla ključno je za procjenu vrste tla i njezinog opterećenja. To će utvrditi je li potreban snažniji sustav temelja, poput spiralnih gomile ili mikro-pileta, ili će biti dovoljni lakši vijci. U nekim se slučajevima mogu provesti geološka istraživanja kako bi se procijenila rizik od klizišta ili erozije tla, posebno na strmim padinama ili područjima sklonim obilnim kišama.

Prijevoz i rukovanje materijalima

U robusnim planinskim regijama, prijevoz materijala na mjesto ugradnje često je dugotrajniji i skuplji dio projekta. S obzirom na nedostatak cestovne infrastrukture, možda će biti potrebno isporučiti materijale na najbližu pristupačnu lokaciju, a zatim ih prevesti helikopterom, sve-terain vozila ili ručnim radom.

Dizanje helikoptera obično se koristi za veće, teže materijale poput PV ploča, pretvarača i montažnih okvira. U takvim se slučajevima mora koristiti pravilna oprema za dizanje, kao što su sustavi za remenje i postavljanje sustava, kako bi se osigurala sigurnost i materijala i osoblja koji su uključeni. Podizanje helikoptera može biti skupo, ali to je ponekad jedina održiva opcija na udaljenim ili visokim mjestima na kojima kamioni ili dizalice ne mogu pristupiti.

Prilikom transporta materijala vozilom mogu se zaposliti sve terenska vozila (ATV) ili praćena vozila. Ova su vozila posebno dizajnirana za obradu strmih nagiba, robusnog terena i neujednačenog tla, omogućujući prijevozu opreme na teško dostupna mjesta. Za manje projekte može se tražiti ručni rad za prenošenje materijala na mjesto instalacije, posebno kada je pristup ograničen ili je teren posebno težak.

Lokalna radna snaga i vješt rad

U dalekim planinskim regijama, dostupnost kvalificirane radne snage može biti značajan izazov. Mnoga planinska područja rijetko su naseljena, a lokalni rad možda nema stručnost potrebnu za ugradnju PV sustava. U tim će slučajevima možda biti potrebno donijeti specijalizirani rad iz drugih regija ili zemalja.

To zahtijeva pažljivu koordinaciju i planiranje, jer radna snaga mora biti prevezena na mjesto, često zahtijevajući višestruka putovanja ili koristeći helikoptere za manje grupe. Građevinski tim također bi trebao biti obučen u specifičnim zahtjevima ugradnje PV sustava na robusni teren, uključujući znanje o sigurnosnim protokolima, rad sa specijaliziranom opremom i prilagođavanje izazovnim vremenskim uvjetima.

Rad u udaljenim područjima često uključuje rad u teškim vremenskim uvjetima, poput ekstremnih hladnih, jakih vjetrova i iznenadnih oluja. To zahtijeva da instalacijska posada bude adekvatno opremljena opremom za hladno vrijeme i drugom potrebnom opremom kako bi se osigurala njihova sigurnost. Nadalje, sigurnosni protokoli moraju se strogo slijediti, jer rad na visini ili na izazovnom terenu može predstavljati značajne rizike.

Okolišna i regulatorna razmatranja

Instaliranje PV sustava u udaljenim planinskim regijama zahtijeva pažljivu pažnju utjecaja na okoliš i poštivanje lokalnih propisa. U mnogim su slučajevima planinski ekosustavi osjetljivi i mogu uključivati ​​zaštićene divlje životinje, krhku vegetaciju ili povijesne znamenitosti. Prije početka projekta je ključno provesti procjenu utjecaja na okoliš (EIA) radi utvrđivanja bilo kakvih potencijalnih problema i ublažavanja rizika.

Dopuštanje je često dugotrajan i složen proces, koji zahtijeva odobrenje tijela lokalne uprave, ekoloških agencija i eventualno autohtonih ili lokalnih skupina u zajednici. Proces dozvole može uključivati ​​podnošenje detaljnih planova, provođenje anketa o mjestu i osiguravanje da projekt neće poremetiti divlje životinje ili naštetiti okolišu.

Dugoročno održavanje i nadzor

Jednom kada je PV sustav instaliran, izazovi su daleko od kraja. U dalekim planinskim područjima redovito održavanje i nadzor su ključni kako bi se osiguralo da sustav djeluje učinkovito. Zbog izolacije mnogih planinskih mjesta, održavanje može biti teško i skupo. Stoga je važno dizajnirati sustav s minimalnim potrebama za održavanjem, koristeći izdržljive materijale koji mogu izdržati oštre vremenske uvjete.

Sustavi daljinskog praćenja često se koriste za praćenje performansi PV sustava u stvarnom vremenu. Ovi sustavi mogu upozoriti operatere na pitanja kao što su kvar na ploči, problemi s ožičenjem ili kvar pretvarača, omogućujući bržu intervenciju. U slučajevima kada daljinsko nadgledanje nije izvedivo, mogu biti potrebne zakazane posjete održavanju.

Uloga strukturnog dizajna u osiguravanju stabilnosti i izdržljivosti planinskih PV montažnih sustava

Strukturni dizajn Montaža planine Sustavi igraju ključnu ulogu u osiguravanju stabilnosti, izdržljivosti i sigurnosti instalacije. U planinskim regijama, gdje su okolišni uvjeti često ekstremni, a teren je izazovan, ključno je dizajnirati sustav koji može izdržati jake vjetrove, jake snježne padavine i seizmičke aktivnosti, a istovremeno održavajući dugoročnu funkcionalnost unatoč teškim uvjetima.

Razmatranja strukturnog opterećenja

Jedan od najvažnijih aspekata konstrukcijskog dizajna je računanje opterećenja kojima će se podvrgnuti PV sustavu za ugradnju. To uključuje:

*Mrtva opterećenja: Težina samog sustava ugradnje, uključujući tračnice, nosače i hardver, kao i težinu solarnih panela.

*Živa opterećenja: Težina snijega, leda ili drugih krhotina koja se na sustavu može akumulirati tijekom oluja.

*Opterećenja vjetra: sila koja je vjetar na montažnoj konstrukciji vršila, što može biti posebno intenzivna u planinskim regijama.

*Seizmička opterećenja: U regijama sklonim zemljotresima, seizmička aktivnost također se mora razmotriti u strukturnom dizajnu montažnog sustava.

Konstrukcijski dizajn mora osigurati da sustav ugradnje može izdržati ta opterećenja bez kvara. Inženjeri koriste različite standarde, kao što su ASCE 7 ili Eurocode, za izračunavanje odgovarajućih faktora opterećenja i sigurnosnih marži. Materijali poput pocinčanog čelika ili anodiziranog aluminija često su odabrani za njihovu snagu i sposobnost da izdrže ove sile.

Odabir materijala za planinski PV ugradni sustavi

Odabir materijala još je jedan ključni faktor u osiguravanju trajnosti sustava. Materijali koji se koriste za montažnu strukturu moraju biti u stanju izdržati oštre uvjete okoliša koji se nalaze u planinskim regijama. Obično se koriste sljedeći materijali:

*Posudani čelik: Čelik je poznat po snazi, što ga čini idealnim za podupiranje teških opterećenja. Međutim, osjetljiva je na koroziju u vlažnom ili vlažnom okruženju, zbog čega se galvanizacija često koristi za zaštitu. Toplo pocinčani čelik posebno je izdržljiv i može izdržati ekstremne vremenske uvjete.

*Aluminij: Aluminij je lagan i otporan na koroziju, što ga čini izvrsnim izborom za planinske instalacije gdje je minimiziranje težine presudno. Često se koristi za tračnice i nosače montažnog sustava.

*Nehrđajući čelik: Nehrđajući čelik je vrlo otporan na koroziju, što ga čini prikladnim izborom za područja s visokom razinom vlage, poput obalnih ili visokih planinskih regija.

*Kompozitni materijali: U nekim se slučajevima kompozitni materijali mogu koristiti za postavljanje sustava, posebno kada je smanjenje težine prioritet. Ovi materijali kombiniraju čvrstoću s malom težinom i otpornošću na čimbenike okoliša.

Odabir pravog materijala ovisi o različitim čimbenicima, uključujući klimu lokacije, uvjete tla i očekivane zahtjeve opterećenja. Inženjeri također moraju uzeti u obzir sposobnost materijala da se odupire razgradnji UV -a, jer dugotrajno izlaganje sunčevoj svjetlosti može s vremenom oslabiti neke materijale.

Geotehnička razmatranja

Sastav tla i stabilnost mjesta instalacije igraju značajnu ulogu u strukturnom dizajnu. Planinska područja često sadrže stjenovit teren, nestabilno tlo ili labav šljunak, a sve to može otežati osiguranje temelja montažnog sustava. Geotehnička svojstva tla moraju se pažljivo analizirati kako bi se utvrdila vrsta temelja koja će pružiti najbolju stabilnost.

U područjima s labavim tlom, spiralne gomile ili mljeveni vijci mogu se čvrsto usidriti ugradnju. Na stjenovitim terenima mogu biti potrebni mikro-pileti ili izbušeni betonski temelji kako bi se osiguralo pravilno sidrenje. Inženjeri također moraju uzeti u obzir rizik od erozije, posebno na nagibima, i dizajnirati sustav kako bi umanjili kretanje tla i održali strukturnu stabilnost.

Dinamičko opterećenje i otpornost na vibraciju

Planinske regije često su podvrgnute seizmičkoj aktivnosti, koje u montažni sustav mogu uvesti dinamička opterećenja i vibracije. U takvim područjima strukturni dizajn mora objasniti mogućnost potresa, zbog čega se sustav trese ili pomakne.

Da bi se to ublažilo, montažni sustavi mogu biti dizajnirani s dodatnim prigušenim elementima ili fleksibilnim zglobovima koji mogu apsorbirati energiju generiranu seizmičkim događajima. Uključujući ove dizajnerske značajke, sustav može izdržati dinamička opterećenja i vibracije bez ugrožavanja svog integriteta.
