Kako učinkovito dizajnirati i instalirati krovni PV sustav za ugradnju: Kompletni vodič

Glavne vrste krova Pv montažni sustav

A Krovni Pv ugradni sustav ključna je komponenta sustava za proizvodnju fotonaponske energije i poduzima važan zadatak čvrsto fiksiranja fotonaponskih modula na krovu. S razvojem fotonaponske tehnologije i povećanjem potražnje, vrste krovnih fotonaponskih sustava za podršku postaju sve raznolikije. Prilikom odabira prikladnog fotonaponskog sustava za podršku mora se uzeti u obzir struktura, materijal, broj fotonaponskih ploča i okolišni čimbenici krova. Slijedi nekoliko glavnih vrsta krovnih PV ugradnih sustava.

1. Fiksni sustav podrške

Fiksni sustav podrške najčešća je vrsta krovne fotonaponske potpore. Njegova karakteristika je da nakon što je podrška ugrađena, kut se s vremenom neće prilagoditi. Fiksni sustav podrške obično je prikladan za krovove koji nisu blokirani i imaju dovoljno izravne sunčeve svjetlosti. Sustav ima jednostavnu strukturu, nisku cijenu i lako je instalirati, pogodno za većinu stambenih i komercijalnih zgrada.

Prednost fiksnog sustava podrške je njezina isplativost koja korisnicima može pružiti stabilnu performanse proizvodnje energije. Budući da nije potreban mehanizam za pomicanje, održavanje je jednostavno, a pouzdanost je velika. Fiksni nosač obično tvori kut s krovnom površinom pod malim kutom, koji može učinkovito apsorbirati sunčevu svjetlost i osigurati visoku učinkovitost proizvodnje energije. Za područja s dobrim uvjetima osvjetljenja i slabim vjetrom, sustav fiksnih potpora ekonomičan je i učinkovit izbor.

2. Podesivi sustav nosača

U usporedbi s fiksnim sustavom nosača, podesivi sustav nosača ima veću fleksibilnost. Njegova glavna značajka je da se kut nagiba fotonaponskih modula može prilagoditi u skladu s sezonskim promjenama ili različitim kutovima sunca. Ova vrsta sustava nosača obično je prikladna za krovove sa složenim uvjetima osvjetljenja i potrebna je za optimizaciju učinkovitosti proizvodnje električne energije.

Podesivi sustav nosača može se podijeliti u dvije vrste: ručno podešavanje i automatsko podešavanje. Vrsta ručnog podešavanja zahtijeva od korisnika da ručno podešava kut nosača u skladu s sezonskim i vremenskim promjenama; dok vrsta automatskog podešavanja automatski podešava kut mehaničkim uređajem kako bi se maksimizirala učinkovitost proizvodnje energije. Prednost podesivih nosača je u tome što oni mogu maksimizirati performanse proizvodnje fotonaponskih modula u skladu s stvarnim uvjetima, posebno prikladnim za područja u kojima je potrebno optimizirati kutove. Međutim, troškovi instalacije sustava automatskog podešavanja visoki su i mogu zahtijevati više održavanja i upravljanja.

3. Lagani sustav nosača

Lagani sustavi nosača obično koriste lagane metalne ili plastične materijale i pogodni su za lagane krovne strukture ili relativno slabe krovove. Ovaj sustav nosača posebno je pogodan za zgrade s niskim konstrukcijskim kapacitetom opterećenja. Korištenjem laganih nosača, teret na krovu može se učinkovito smanjiti i može se izbjeći pritisak na krov uzrokovan za nosači prekomjerne težine.

Prednosti ovog sustava su brza instalacija, niska cijena i vrlo je prikladna za kasniju obnovu ili širenje. Nedostatak laganih sustava za ugradnju je u tome što oni možda nisu toliko stabilni kao teški ugradni sustavi, pa se trebaju posebno razmotriti čimbenicima okoliša, poput opterećenja vjetra i kiše i snijega. Lagani ugradni sustavi idealan su izbor za zgrade sa laganim krovovima ili složenim strukturama.

4. Plutajući sustav za ugradnju

Plutajući sustav za ugradnju posebna je vrsta ugradbenog sustava, koji se obično koristi za ravne krovove ili ravne krovove. Za razliku od tradicionalnih montažnih sustava, plutajući montažni sustavi ne fiksiraju izravno fotonaponske module na krovu tradicionalnim metodama pričvršćivanja, već stabiliziraju ugradnju na krov dodavanjem težine ili presadivanjem težine, a obično ne zahtijevaju perforiranje krova.

Prednost plutajućeg montažnog sustava je u tome što ne oštećuje integritet krova, što je posebno prikladno za zgrade koje ne žele izvršiti velike promjene u krovnoj strukturi. Osim toga, plutajući sustav ugradnje vrlo je prilagodljiv i može fleksibilno reagirati na različite karakteristike krovne površine, posebno za zgrade ili zgrade koje nemaju dugoročne promjene. Međutim, budući da plutajući montažni sustavi nemaju pričvršćivanje, potrebno je posvetiti posebnu pažnju za probleme s opterećenjem vjetra tijekom ugradnje u područjima s jakim vjetrovima.

5. Sustav nosača za stazu

Sustav nosača u stazi uglavnom nosi više fotonaponskih modula kroz dugu stazu. Ovaj sustav može pomicati fotonaponske ploče na stazi radi podešavanja i optimizacije kuta. Sustav nosača staze prikladan je za zgrade s velikim krovnim prostorom i treba prilagoditi kut fotonaponskih ploča. Dizajn nosača staze omogućava da se fotonaponski paneli horizontalno klizi, prilagođavajući na taj način smjer i kut komponenti, što dodatno poboljšava ukupnu učinkovitost proizvodnje energije u sustavu.

Prednost nosača staze je u tome što može postići fleksibilnije prilagođavanje komponenti kako bi se prilagodio strukturi i okolišnim uvjetima različitih krovova. Međutim, instalacija i održavanje nosača staze su relativno komplicirani i skup. Stoga je ova vrsta sustava prikladnija za velike komercijalne ili industrijske projekte i nije prikladna za male fotonaponske instalacije u malim razmjenama.

6. sklopivi sustav nosača

Sustav sklopljenog nosača je inovativni sustav za nosače koji se može presaviti ili razvijati prema potrebama. Sklopivi nosač ne samo da štedi prostor, već se može prilagoditi u skladu s stvarnim uvjetima kako bi se prilagodio različitim kutovima svjetlosti. Obično je pogodan za mjesta na kojima je kut potrebno prilagoditi prema različitim sezonama, posebno za područja s velikim razlikama u svjetlu zimi ili ljeti.

Najveća prednost sklopivog sustava nosača je njegova fleksibilnost, koja može učinkovito prilagoditi kut fotonaponske ploče u različitim vremenskim razdobljima kako bi se prilagodila različitim uvjetima sunca. Zbog svog sklopivog dizajna, sklopivi nosač ima dobro iskorištenje prostora i pogodan je za instalaciju krova s ​​ograničenim prostorom. Nedostatak je u tome što zahtijeva određene ručne operacije tijekom instalacije i podešavanja, što je manje prikladno od sustava automatskog podešavanja.

7. Sustav fotonaponskih nosača visoke gustoće

Sustav fotonaponskih nosača visoke gustoće je fotonaponski sustav na krovu pogodan za veliku potražnju snage. Optimizira izgled nosača, smanjuje jaz između fotonaponskih modula i koristi krovni prostor. Sustav je prikladan za komercijalne i industrijske primjene koje zahtijevaju učinkovito proizvodnju energije.

Prednost nosača visoke gustoće je u tome što su učinkovito koriste prostor, pogodni su za situacije u kojima je krovna površina ograničena i mogu povećati kapacitet proizvodnje energije po jedinici površine. Međutim, zbog tijesnog izgleda, tijekom održavanja potrebno je veća pažnja, posebno u čišćenju i inspekciji, a možda postoje neke operativne poteškoće.

Kako prosuditi je li krov prikladan za ugradnju a PV ugradni sustav

Kako se globalna potražnja za obnovljivim izvorima energije povećava, sustavi za proizvodnju fotonaponskih energije na krovu postupno postaju važan način da domovi i tvrtke koriste solarnu energiju. Prije ugradnje PV sustava za ugradnju, presudan je korak prosuditi je li krov prikladan za ugradnju sustava za ugradnju PV. Različite vrste krovova razlikuju se u pogledu kapaciteta opterećenja, strukturne stabilnosti, kutova i prostora, tako da je potrebna detaljna procjena.

1. Konstrukcija krova i kapacitet opterećenja

Prije svega, konstrukcija i kapacitet opterećenja krova najosnovniji su čimbenici koji određuju je li prikladan za ugradnju PV sustava za ugradnju. Sam fotonaponski sustav za podršku ima određenu težinu, posebno prilikom instaliranja više fotonaponskih modula, krov mora imati dovoljan kapacitet opterećenja da bi podržao težinu fotonaponske potpore i modula. Općenito govoreći, strukturni tip krova određuje svoj kapacitet opterećenja.

Uobičajene krovne konstrukcije uključuju drvene krovove, betonske krovove, metalne krovove i krovove s pločicama. Opterećeni kapacitet različitih krovnih materijala i konstrukcija uvelike varira, pa se prije ugradnje fotonaponskog sustava za podršku, opterećeni kapacitet krova, mora detaljno procijeniti. Za drvene krovove ili krovove s pločicama, ako je kapacitet opterećenja nedovoljan, prije ugradnje može biti potrebno pojačanje. Za betonske krovove, nosivost je obično jak, ali također je potrebno provjeriti postoje li pukotine ili druga oštećenja na krovnoj površini.

Pored toga, također treba razmotriti život dizajna i radnog života krova. Ako je krov blizu kraja svog radnog vijeka, možda će ga trebati zamijeniti ili popraviti, u protivnom problem starenja krova može uzrokovati nestabilnost sustava nosača nakon što je instaliran fotonaponski sustav.

2. Nagib i kut krova

Nagib i kut krova ključni su za ugradnju fotonaponskih nosača. Dizajn sustava fotonaponskog nosača obično podešava kut nagiba fotonaponskog modula prema nagibu i kuta krova kako bi se osiguralo da modul u najvećoj mjeri može primiti sunčevu svjetlost. Što je nagib krova veći, raznolikiji raspon podešavanja i metode instalacije sustava nosača.

Općenito govoreći, optimalni kut instalacije fotonaponskog sustava obično je između 15 stupnjeva i 40 stupnjeva, a specifični kut određuje se prema zemljopisnom položaju i solarnom zračenju. Ako je nagib krova premali ili preveliki, možda će biti potrebno koristiti nosač za podešavanje kuta za podešavanje kuta instalacije fotonaponske ploče. Pored toga, krov koji je previše ravan ili nagnut može uzrokovati nedovoljnu stabilnost nosača, pa je potrebno strukturno pojačanje u skladu s stvarnim uvjetima.

Za neke ravne krovove, kut instalacije sustava nosača može se prilagoditi podešavanjem kuta samog nosača kako bi se postigao optimalni kut rasvjete, dok se za nagnute krovove metoda ugradnje nosača može odrediti prema nagibu krova. Ukratko, nagib i kut krova izravno utječu na učinkovitost proizvodnje energije fotonaponske ploče, tako da je prije instalacije potrebna detaljna procjena na temelju stvarne situacije.

3. Orijentacija na krovu i zasjenjenje

Orijentacija krova jedan je od ključnih čimbenika koji utječu na učinkovitost stvaranja fotonaponske energije. Najbolja orijentacija za fotonaponske module je jug, jer jug ​​može dobiti najviše sunčeve svjetlosti, posebno na sjevernoj hemisferi. Krov okrenut prema jugu može dobiti više sunčevog zračenja, poboljšavajući na taj način ukupnu učinkovitost sustava za proizvodnju fotonaponske energije. Za krovove okrenute prema istoku ili zapadno, iako je učinkovitost proizvodnje energije nešto niža, oni se i dalje mogu instalirati i dobiti određenu količinu proizvodnje energije.

In addition to the orientation, shading is also an important consideration. Okolna stabla, zgrade, žice i druge prepreke mogu utjecati na područje zračenja fotonaponskog modula, a time utječu na učinkovitost proizvodnje energije. Stoga, kada prosudite je li krov prikladan za ugradnju fotonaponskog sustava nosača, potrebno je razmotriti postoje li prepreke u okolini i osigurati da fotonaponski sustav može primiti što više sunčeve svjetlosti u svim vremenskim uvjetima. If there are many obstructions, you can consider reducing shading by pruning trees or adjusting the layout of the bracket system.

4. Roof surface condition and material

The surface condition and material of the roof are also key factors affecting the installation of the photovoltaic bracket system. Different roof materials will affect the installation method and firmness of the bracket system. Common roof materials include tiles, metal sheets, asphalt tiles and concrete. Each material has different characteristics and requires different bracket installation methods.

Za krovove s pločicama potrebno je izbjegavati oštećenje vodootpornog sloja krova prilikom ugradnje fotonaponskog nosača, tako da možete odabrati sustav nosača koji ne prodire u krov, poput ponderiranog nosača ili nosača stezaljke. For metal roofs, the bracket can be fixed by perforation, so the installation is relatively simple. Betonski krovovi obično koriste vijke za ekspanzije ili kemijska sidra za pričvršćivanje nosača, ali potrebno je potvrditi može li struktura krova imati težinu sustava nosača.

In addition, the flatness of the roof surface also needs to be evaluated. Ako na površini krova postoje pukotine, valovi ili problemi starenja, to može utjecati na stabilnost i dugoročni rad sustava zagrade. Therefore, before installation, the roof surface needs to be inspected to ensure that there are no broken or uneven areas. If the roof is found to be seriously damaged, it may need to be repaired before considering installing the photovoltaic system.

5. Roof maintenance and safety

The maintenance and safety of the roof is one of the factors that must be considered when installing a photovoltaic bracket system. The photovoltaic bracket system needs to be installed firmly, so the stability and reliability of the roof need to be ensured. Ako postoje strukturni problemi s krovom, poput potonuća krova, pucanja ili curenja, potrebno ih je popraviti prije ugradnje PV sustava za ugradnju.

Osim toga, također treba procijeniti sigurnost krova. Tijekom postupka ugradnje, građevinski radnici moraju osigurati sigurnost krova kako bi izbjegli sigurnosne nesreće uzrokovane nepravilnim radom. Prilikom instaliranja fotonaponskog sustava podrške potrebno je osigurati da krov može nositi težinu instalacijske opreme i građevinskih radnika, pa je potrebna detaljna procjena krova kako bi se osigurala sigurnost tijekom procesa izgradnje.

How to choose the appropriate PV ugradni sustav according to the roof material

The PV montažni sustav is the core part of the photovoltaic power generation system. Its main function is to fix the photovoltaic modules on the roof and ensure its stability and safety. The choice of roof materials directly affects the design and installation method of the PV mounting system. Different types of roof materials have different characteristics. Stoga, pri odabiru fotonaponskih nosača, čimbenici poput krovne strukture, kapaciteta opterećenja, otpornosti na vjetar i je li to lako perforiraju mora se smatrati sveobuhvatno.

1. Asphalt shingle roof

Asfaltni krovovi šindre uobičajeni su u stambenim zgradama i imaju prednosti dobrih vodootpornih performansi, jednostavne konstrukcije i niskih troškova. However, asphalt shingle roofs are relatively thin and have limited structural bearing capacity. Therefore, when selecting a PV mounting system, special attention should be paid to the matching of bearing capacity. Because the asphalt shingle material is soft, direct drilling may cause damage to the waterproof layer and affect the sealing of the roof.

For asphalt shingle roofs, non-perforated support systems are usually selected, or support types with less penetration are used. Ovi nosači mogu se instalirati posebnim metodama nošenja težine ili stezanja bez prodiranja na krov kako ne bi oštetili vodootporni sloj. Floating supports and weight-bearing supports are usually better choices. Ovu vrstu podrške lako je instalirati i neće oštetiti krovnu strukturu. It is suitable for roofs with lighter loads.

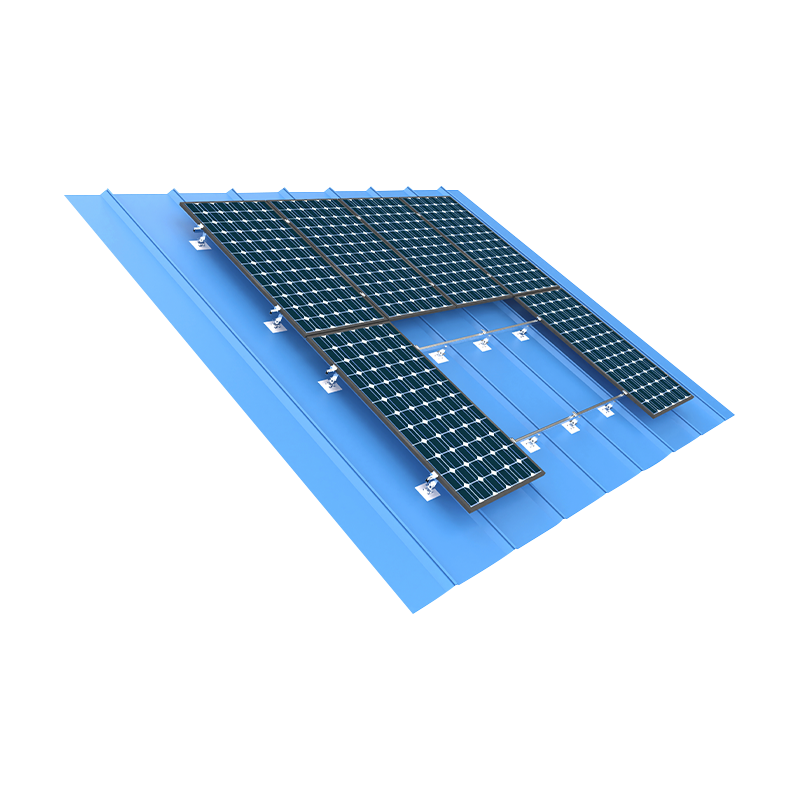

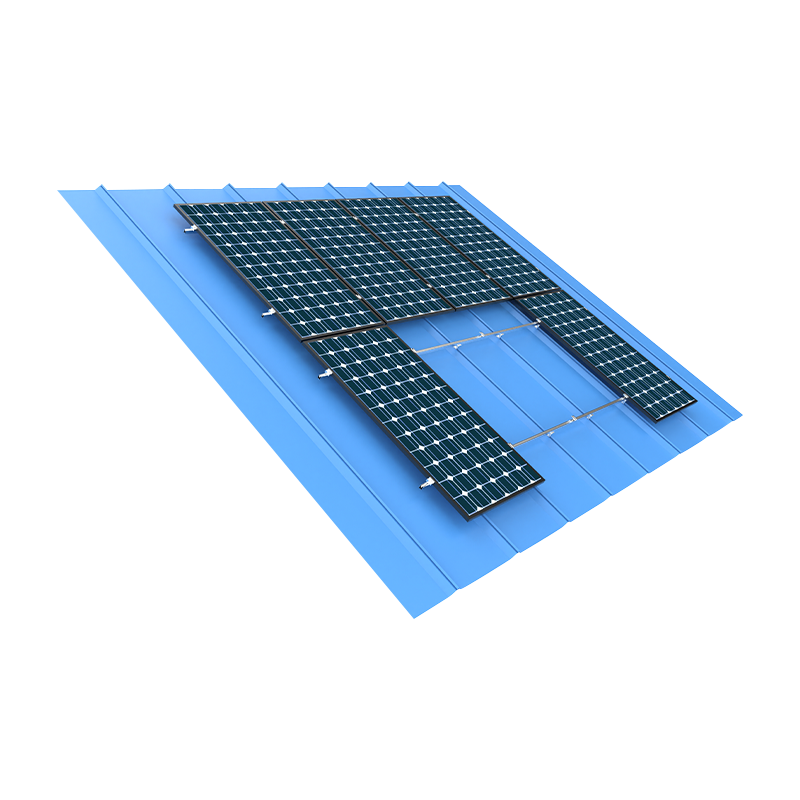

2. Metal roof

Metalni krovni materijali uključuju čelične ploče, aluminijske ploče itd. Njihove glavne prednosti su velika čvrstoća, dobra izdržljivost, jaka otpornost na vjetar i dobra vodootpornost. Krovna struktura metalnih krovova obično je jaka i može podnijeti velika opterećenja. Stoga za metalne krovove možete odabrati fiksni fotonaponski sustav nosača, koji je izravno pričvršćen na krov, a postupak ugradnje je relativno jednostavan.

When choosing a photovoltaic bracket for a metal roof, you need to consider the type and thickness of the metal material. Za deblje metalne krovove, sustav nosača može se izravno fiksirati na krov probijanjem; for thinner metal roofs, you need to choose a bracket system with adjustable support to avoid excessive pressure on the roof. Pored toga, upotreba metalnih nosača protiv korozije može učinkovito povećati radni vijek fotonaponskih nosača, posebno u područjima s relativno vlažnim okruženjima kao što je morski.

3. Flat roof

Karakteristika ravnih krovova je da nema nagiba, a ugradnja fotonaponskih modula zahtijeva sustav nosača da bi se prilagodio kut fotonaponskih ploča. Flat roofs are common in commercial buildings and industrial plants. Obično su izrađeni od betonskih ili ojačanih betonskih materijala i imaju jaku nosivost. U ovom se slučaju mogu koristiti razni sustavi za podršku, uključujući fiksne nosače, podesive nosače i plutajuće nosače.

Budući da su ravni krovovi obično veliki u području i nemaju kut nagiba, pri odabiru sustava za podršku, potrebno je izraditi razumna podešavanja kuta u skladu s određenim ugradnim mjestom i uvjetima osvjetljenja. Ako su uvjeti rasvjete relativno fiksni, može se odabrati fiksni potpora; Ako kut rasvjete uvelike varira s godišnjim dobima, može se odabrati podesivi potpora ili se čak i sustav za podršku s zapisima može koristiti za podešavanje kuta fotonaponskog modula u različito vrijeme. Pored toga, budući da ravna krovna struktura obično ima jak nosivost, može se odabrati teži sustav za podršku, poput podrške za balast, kako bi se osigurala stabilnost sustava.

4. Betonski krov

Betonski krovovi široko se koriste u visokim zgradama i komercijalnim zgradama. Vrlo su jaki i izdržljivi i imaju snažnu otpornost na vjetar i kapacitet opterećenja. Za betonske krovove mogu se odabrati različite vrste sustava za podršku, posebno teških nosača koji mogu izdržati velika opterećenja. Zahtjevi betonskih krovova za nosače uglavnom se odražavaju na metodu fiksiranja. Općenito, koristi se perforirani sustav za podršku, to jest, podrška je izravno fiksirana na krov probijanjem rupa kako bi se osigurala stabilnost fotonaponskog modula.

Prilikom odabira nosača potrebno je osigurati da materijal za nosač ima jaku otpornost na koroziju, jer je vlaga betonskog krova velika, što je lako uzrokovati probleme korozije metalnog nosača. Stoga su prikladniji nosači od nehrđajućeg čelika ili antikorozije tretirani. Osim toga, prilikom ugradnje nosača na betonske krovove također se mora uzeti u obzir ravnanja krovne površine kako bi se izbjegle poteškoće u postavljanju uzrokovane neravnomjernošću nosača i krovne površine.

5. drveni krovovi

Drveni krovovi obično se koriste u nekim tradicionalnim kućama ili nekim zgradama s povijesnom vrijednošću. Njihova je struktura lagana i lijepa, ali njihov nosiv kapacitet je relativno slab. Stoga, odabir fotonaponskih nosača za drvene krovove zahtijeva posebnu njegu kako bi se izbjeglo oštećenje krovne strukture ili uzrokovanje starenja i propadanja drva. Kako bi se zaštitili drveni krov, treba izbjegavati izravno bušenje na krovu.

Za drvene krovove, najčešće korištene vrste nosača su plutajući sustavi nosača ili ne-perforirani sustavi nosača. Sustav plutajućeg nosača može stabilno popraviti nosač na krovu dodavanjem težine ili pritiskom na težinu, bez prodiranja na površinu krova i može zaštititi drvo od vlage i oštećenja. Osim toga, možete odabrati i nosač s manje prodora, poput kombinacije vijaka za samo-tapkanje i zapečaćenih materijala kako biste smanjili utjecaj na površinu krova.

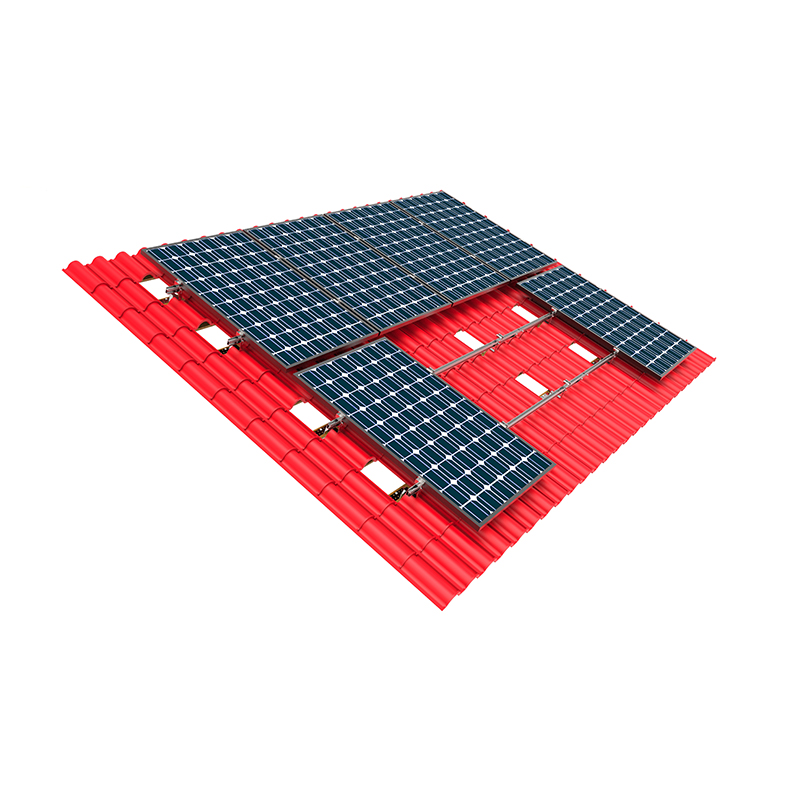

6. Krovni pločica

Krovovi s pločicama uobičajeni su tradicionalni krovni tip pogodan za većinu klime. Krovovi s pločicama su strukturno jaki, ali njihova je površina neujednačena, pa je potrebno odabrati PV nosač koji se može prilagoditi nepravilnostima površine pločica. Glavni problem s krovovima s pločicama je kako učinkovito popraviti nosač bez oštećenja pločica.

Za krovove s pločicama obično se koriste nosači stezaljki ili ponderirani nosači. Ovi nosači montiraju PV module na krov stezanjem ili ponderiranjem bez perforiranja pločica. Sustav stezaljki može izbjeći oštećenje krovne površine, istovremeno osiguravajući stabilnost nosača. Pored toga, ugradnja krovova s ​​pločicama također zahtijeva pažnju na brtvljenje kako bi se spriječilo prodiranje vlage.

Projektni zahtjevi za krov PV mounting system

As a key component of the solar photovoltaic power generation system, the Krovni PV ugradni sustav nosi važnu odgovornost popravljanja fotonaponskih modula na krovu. Dizajn sustava podrške ne samo da mora razmotriti stabilnost i sigurnost modula, već i osigurati njegovu dugoročnu pouzdanost i učinkovitost. Projektni zahtjevi sustava fotonaponske potpore na krovu uključuju mnoge aspekte, uključujući analizu opterećenja, strukturnu stabilnost, dizajn otpornosti na vjetar i snijeg, vodootporne performanse, praktičnost instalacije itd.

1. Analiza kapaciteta i opterećenja

Sustav fotonaponskih potpora na krovu mora biti u stanju izdržati težinu samih fotonaponskih modula i vanjskih opterećenja okoliša (poput opterećenja vjetra, opterećenja snijega itd.). Tijekom dizajna potrebna je detaljna analiza nosivosti krova kako bi se osiguralo da sustav podrške neće biti preopterećen. Prilikom dizajniranja podrške, izračun opterećenja mora se provesti prema faktorima kao što su tip krova, potporni materijal i težina fotonaponskih modula kako bi se osigurala stabilnost sustava.

Analiza opterećenja mora razmotriti statička opterećenja i dinamička opterećenja. Statička opterećenja uključuju težinu fotonaponskih modula, dok dinamička opterećenja uglavnom dolaze iz faktora kao što su vjetar, tlak snijega i zemljotres. Opterećenje vjetra važan je faktor koji utječe na stabilnost sustava krovnog fotonaponskog nosača, posebno na mjestima s velikom brzinom vjetra ili jakim vjetrom u tom području. Dizajn nosača mora uzeti u obzir utjecaj tlaka vjetra i provoditi potrebna pojačanja u dizajnu.

2. Strukturna stabilnost i otpor vjetra

Krovni fotonaponski sustav mora imati dovoljnu strukturnu stabilnost da se odupire različitim vanjskim silama u teškim vremenskim uvjetima, posebno jakim vjetrovima. Dizajn sustava nosača mora razmotriti vezu između nosača i fotonaponskog modula i krova, kao i čvrstoću i žilavost materijala. Opterećenje vjetra ključni je faktor u dizajnu, posebno u nekim područjima s jakim vjetrovima. Sustav fotonaponskog nosača mora osigurati dovoljnu otpornost na vjetar kako bi se spriječilo da pad nosača ili fotonaponski modul ošteti u vjetrovitim vremenima.

Dizajn otpora vjetra u nosaču trebao bi slijediti određene specifikacije, uzimajući u obzir brzinu vjetra, tlak vjetra i orijentaciju krova u različitim regijama i odabirom odgovarajućeg materijala i strukture nosača. Uobičajene strukture nosača kao što su jednoslojna nosača i nosači s dvostrukim stupcem moraju biti dizajnirane u skladu s stvarnom situacijom krova kako bi se osiguralo da sustav nosača može održavati dobru stabilnost pod djelovanjem opterećenja vjetra.

3. Antikorozija i otpornost na vremenske uvjete

Budući da sustav fotonaponskog nosača na krovu mora dugo biti izložen vanjskom okruženju, otpornost na koroziju i otpornost na vremenske uvjete su ključni. Osobito u područjima s vlagom, sprejom za sol i teškim zagađenjem, otpor korozije sustava nosača mora ispunjavati određene standarde. Uobičajeni materijali za nosače poput aluminijske legure, nehrđajućeg čelika i pocinčanog čelika imaju dobru otpornost na koroziju.

Prilikom dizajniranja, površinska obrada nosača također treba uzeti u obzir čimbenike okoliša. Na primjer, materijali s otpornošću na koroziju soli u spreju treba odabrati u obalnim područjima, dok u područjima s više kiše treba posvetiti posebnu pozornost na dizajn protiv rušenja. Konektori, vijci i drugi dijelovi nosača također bi trebali uzeti u obzir za liječenje protiv korozije kako bi se produžila radni vijek nosača i osigurala stabilnost tijekom dugoročne upotrebe.

4. Vodootporni dizajn

Dizajn sustava fotonaponskog nosača na krovu mora osigurati da vodootporni sloj krova nije oštećen kako bi se izbjegli nepotrebni rizici propuštanja na krovu tijekom instalacije. Osobito na tradicionalnim krovovima od pločica i krovovima s asfaltnim pločicama, nosač mora biti ugrađen na način koji izbjegava oštećenja na krovu, a prodorni nosač treba ojačati profesionalnim materijalima za brtvljenje kako bi se osiguralo vodootporne performanse krova.

Neparni sustav nosača važan je smjer u vodootpornom dizajnu. Ovaj sustav nosača čvrsto instalira fotonaponske module na krovu ponderiranjem ili stezanjem bez prodiranja na površinu krova, izbjegavajući oštećenje krovnog vodootpornog sloja. Plutajući sustav nosača također je prikladna opcija za krovove s visokim vodootpornim zahtjevima. Može izbjeći ostavljanje rupa na krovu, održavajući na taj način integritet i vodootpornost krova.

5. Praktičnost instalacije i održivost

Dizajn sustava krovnog fotonaponskog nosača također mora uzeti u obzir praktičnost ugradnje i naknadnih potreba za održavanjem. Instalaciju sustava za nosač treba pojednostaviti što je više moguće kako bi se smanjilo vrijeme instalacije i intenzitet rada i smanjio troškove instalacije. Prilikom dizajniranja komponente nosača trebaju biti lako transport, nošenje i sastavljanje, smanjujući zamorne operacije tijekom prerade i konstrukcije na licu mjesta.

Pored toga, sustav nosača također mora biti lako održavati i pregledati u budućnosti. Tijekom dugotrajne uporabe, fotonaponski moduli mogu utjecati na učinkovitost proizvodnje energije zbog prašine i prljavštine, tako da sustav nosača mora ostaviti dovoljno prostora za osoblje za čišćenje, inspekciju i održavanje. Prilikom dizajniranja treba uzeti u obzir razmak između nosača kako bi se osiguralo da postoji dovoljno prostora za čišćenje i održavanje fotonaponskih modula nakon ugradnje.

6. Kompatibilnost sustava

Dizajn sustava fotonaponskog nosača također bi trebao razmotriti kompatibilnost s fotonaponskim modulima. PV moduli različitih marki i modela razlikuju se u veličini, težini itd., Dakle, sustav nosača mora imati određeni stupanj prilagodljivosti kako bi podržao različite vrste PV modula. Istodobno, metoda vezanja nosača trebala bi osigurati pouzdanu vezu s PV modulom kako bi se izbjeglo labavljenje ili pomak modula zbog neusklađenosti između nosača i modula.

Za velike PV sustave za proizvodnju električne energije, dizajn sustava za nosač također bi trebao razmotriti koordinaciju s drugim komponentama kao što su pretvarači, kablovi i sustavi za nadzor kako bi se osigurao učinkovit rad cijelog sustava za proizvodnju električne energije PV. U velikim projektima, dizajn sustava nosača mora uzeti u obzir integraciju i modularnost kako bi se olakšalo naknadno širenje i nadogradnja.

Kako krovni fotonaponski nosač osigurava stabilnost i sigurnost fotonaponskih ploča?

Krovni fotonaponski sustav nosača neophodan je dio sustava za proizvodnju fotonaponskih energija. Nosi zadatak popravljanja fotonaponskih ploča sigurno i stabilno na krovu. Fotonaponski nosač ne samo da mora osigurati fiksaciju fotonaponskih komponenti, već se također učinkovito baviti vanjskim čimbenicima okoliša kao što su vjetar, kiša i snijeg kako bi se osigurala dugoročna sigurnost i stabilan rad sustava. Dizajn i instalacija sustava nosača izravno utječu na stabilnost i sigurnost fotonaponskih ploča.

1. Ojačajte vezu između nosača i krova

Dizajn sustava krovnog fotonaponskog nosača prvo mora osigurati da postoji pouzdana veza između nosača i krova. Bilo da se radi o fiksnom nosaču, podesivom nosaču ili plutajućim nosačima, čvrstina i stabilnost veze izravno utječu na sigurnost fotonaponskih komponenti. Obično postoje dva načina povezivanja sustava nosača s krovom: perforirani i ne-perforirani. Perforirani nosač fiksiran je na krov vijcima. Ova je metoda prikladna za krovove s čvrstim materijalima poput metalnih krovova i betonskih krovova; Dok je nosač bez ometanja instaliran ponderiranjem ili stezanjem, što je pogodno za krovove poput asfaltnih pločica i pločica kako bi se izbjeglo oštećenje vodootpornog sloja krova.

Spojni dijelovi sustava nosača, poput vijaka, kopča i tlačnih ploča, obično su izrađeni od materijala otpornih na koroziju, poput nehrđajućeg čelika i aluminijske legure kako bi se povećala čvrstoća spajanja između nosača i krova. Pod djelovanjem vanjskih sila kao što su opterećenja vjetra, jak snijeg ili zemljotres, ovi spajajući dijelovi mogu učinkovito prenositi i širiti vanjske sile kako bi se osiguralo da su fotonaponski ploča čvrsto instalirane na krovu, izbjegavajući sigurnosne opasnosti fotonaponskih ploča koje padaju ili pomaknu zbog labavih povezanosti.

2. Povećajte otpor vjetra

Vjetar je jedan od glavnih čimbenika koji utječu na stabilnost sustava fotonaponskih nosača na krovu, posebno u područjima s jakim vjetrovima. Kako bi se osigurala stabilnost fotonaponskih ploča, sustav nosača mora imati dovoljan otpor vjetra. Prilikom dizajniranja sustav nosača mora izračunati opterećenje vjetra na temelju faktora kao što su razina vjetra, orijentacija na krovu i utjecaj okolnih zgrada. Materijal i struktura nosača moraju biti u stanju izdržati utjecaj snažnih vjetrova kako bi se izbjeglo pomak ili pad kada je brzina vjetra visoka.

Dizajn otpora vjetra u sustavu nosača uključuje povećanje otpornosti vjetra nosača, razumno dizajniranje kuta nagiba nosača i jačanje fiksne veze s krovom. U nekim područjima s jakim vjetrovima, ojačane strukture nosača obično se koriste za povećanje težine i veličine nosača za poboljšanje otpornosti na vjetar u sustavu. Kako bi se spriječilo da uzgoj ili potisak stvoren vjetrom utječe na fotonaponske ploče, dizajn nosača također mora razmotriti izgled i kut ugradnje fotonaponskih ploča kako bi se osiguralo da oni mogu stabilno raditi u jakim vjetrovima.

3. Razmislite o otporu opterećenja snijega

U hladnim područjima ili snježnim okruženjima, fotonaponski sustav nosača također mora imati dobru otpornost na opterećenje snijega. Akumulacija snijega ne samo da povećava težinu fotonaponskih modula, već također može uzrokovati pritisak na nosač, posebno kada krov ima mali kut nagiba, sloj snježnog sloja se lako akumulira, povećavajući opterećenje na nosaču. Stoga, dizajn nosača mora uzeti u obzir pritisak nakupljanja snijega i nosivost krova.

Kako bi se poboljšala otpornost snijega fotonaponskog sustava nosača, dizajn se može koristiti za povećanje nosača, povećanje razmaka nosača itd. Kako bi se raspršilo opterećenje snijega kako bi se izbjegao prekomjerni tlak na jednom nosaču. Istodobno, materijal nosača također mora imati dovoljnu izdržljivost da izdrži dugoročni tlak snijega bez deformacije ili oštećenja. Osobito u područjima visoke širine ili snježnih područja, dizajn otpornosti na snijeg sustava nosača važan je faktor u osiguravanju stabilnosti fotonaponskih panela.

4. Spriječite kretanje i naginjanje fotonaponskih ploča

Stabilnost fotonaponskih nosača također mora osigurati da se fotonaponski ploča ne pomiče ili ne naginje u bilo kojem horizontalnom ili vertikalnom smjeru nakon ugradnje. Strukturni dizajn sustava nosača trebao bi osigurati da su fotonaponske ploče čvrsto fiksirane kako bi se spriječilo da vjetar, vibracije ili druge vanjske sile uzrokuju otpuštanje ili naginjanje fotonaponskih ploča. Prilikom instaliranja nosača osigurajte je li svaka točka povezivanja nosača čvrsta, a metoda fiksiranja s fotonaponskom pločom je prikladna.

Uobičajene metode učvršćivanja nosača uključuju stezanje, kompresiju i pričvršćivanje vijaka, što može učinkovito spriječiti da se fotonaponska ploča pomiče ispod vjetra ili vibracije. Osim toga, kut instalacije fotonaponskog ploče također se mora razumno prilagoditi u skladu s uvjetima osvjetljenja i vremenskim uvjetima regije kako bi se smanjio utjecaj vanjskog okruženja na fotonaponski ploča i poboljšao njegovu stabilnost i učinkovitost proizvodnje energije.

5. spriječiti prekomjerne promjene temperature

Na fotonaponski moduli utjecati će temperaturne promjene tijekom dugotrajne uporabe, posebno u područjima s velikim temperaturnim razlikama. Promjene temperature mogu uzrokovati širenje ili ugovaranje fotonaponskih ploča, utječući na stabilnost fotonaponskih ploča. Kako bi se izbjegla ova situacija, dizajn fotonaponskog nosača trebao bi imati određenu prilagodljivost temperature i koristiti materijale otporne na visoku temperaturu i niskotemperaturu kako bi se osiguralo da nosač može održati svoju strukturnu stabilnost u različitim klimatskim uvjetima.

Istodobno, metoda instalacije sustava nosača trebala bi uzeti u obzir čimbenike toplinskog širenja i kontrakcije. Na primjer, trebalo bi postojati dovoljno prostora između nosača i fotonaponske ploče kako bi se fotonaponska ploča omogućila da se lagano proširi i ugovara zbog promjena temperature, tako da izbjegne pretjerani napon koji uzrokuje oštećenje ili pad s fotonaponske ploče.

6. Antikorozija i izdržljivost

Krovni fotonaponski sustav duže vrijeme mora biti izložen vanjskom okruženju, tako da je performanse antikorozije presudne. Materijal nosača mora imati dobru otpornost na koroziju kako bi se spriječila korozija u okruženjima kao što su vlaga i sprej za sol, što utječe na čvrstoću i stabilnost nosača. Uobičajeni materijali otporni na koroziju uključuju nehrđajući čelik, aluminijsku leguru, pocinčani čelik itd. Ovi materijali mogu učinkovito proširiti uslužni vijek trajanja nosača i izbjeći neuspjeh strukture nosača zbog korozije.

Površinska obrada sustava nosača također igra antikorozijsku ulogu. Na primjer, upotreba prskanja, anodizacije i drugih metoda liječenja može poboljšati otpornost na koroziju površine nosača, osigurati da sustav nosača uvijek održava dobre performanse tijekom dugoročne upotrebe i izbjegava labavljenje ili pada s fotonaponske ploče zbog korozije.

7. Održavanje i popravak

Dizajn sustava fotonaponskog nosača ne samo da mora osigurati stabilnost i sigurnost fotonaponske ploče, već također razmotriti naknadno održavanje i popravak. Tijekom dizajna, sustav nosača trebao bi biti lako čistiti, pregledati i popraviti kako bi se produžila životni vijek fotonaponskog sustava. Treba ostaviti dovoljno prostora između fotonaponskih modula i nosača kako bi se osoblje olakšalo u svakodnevnom održavanju i izbjegli utjecaj nerazumnog dizajna nosača na kasnije radove na održavanju.

Istodobno, dizajn nosača trebao bi izbjegavati nakupljanje prašine ili vode što utječe na učinkovitost proizvodnje energije fotonaponske ploče. Sustav nosača mora biti dizajniran u strukturu lako čišćenja kako bi se izbjeglo da se prekomjerna akumulira prljavštine na površini nosača ili oko fotonaponske ploče, što utječe na radnu učinkovitost fotonaponskog sustava.

Kako povezati PV m Onting Sustav na krovnu strukturu

PV sustav za ugradnju neophodan je dio sustava za proizvodnju solarne energije, koji je uglavnom odgovoran za čvrsto ugradnju fotonaponskih ploča na krovu ili tlo. Metoda povezivanja između sustava podrške i krovne strukture izravno određuje stabilnost, sigurnost i dugoročnu pouzdanost fotonaponskog sustava. Ispravna metoda povezivanja može osigurati stabilan rad sustava podrške u ekstremnim vremenskim uvjetima kao što su vjetar, kiša i snijeg. Različite vrste krovova zahtijevaju različite metode povezanosti kako bi se osigurala čvrstina i performanse zaštite sustava podrške.

1. Priključak između drvenog krova i PV ugradbenog sustava

Drveni krovovi obično se sastoje od drvenih greda i drvenih ploča, a nosiva struktura je relativno lagana. Prilikom instaliranja fotonaponskih nosača, posebnu pažnju treba posvetiti izboru metode povezivanja jer je struktura drva relativno meka i vrlo promjenjiva. Općenito, način povezivanja drvenih krovova uglavnom se instalira vijcima koji prodiru u krov ili posebne nosače za pričvršćivanje.

Uobičajene metode povezivanja uključuju sljedeće:

Priključak prodora: Ova metoda je pričvrstiti nosač na drvene grede ili drvene ploče drvenog krova probijanjem rupa i upotrebom vijaka za ekspanzije ili kemijskih sidra za ojačanje. Treba napomenuti da, kada prodire u krov, treba osigurati da vodootporni sloj neće biti oštećen. Tijekom ugradnje, rupe se moraju napuniti brtvljenim materijalima (poput vodootpornih brtvi) kako bi se spriječilo prodiranje kišnice.

Neparni sustav nosača: Za neke situacije u kojima ne želite oštetiti krovni vodootporni sloj, možete odabrati sustav nosača nosača. Ovaj sustav popravlja nosač na krovu stezanjem ili ponderiranjem, a ne zahtijeva rupe za bušenje na krovu, tako da neće utjecati na vodootporni sloj. Iako je ova metoda prijateljskiji prema drvenim krovovima, potrebno je uzeti u obzir opterećenje drvenih krovova.

Pri postavljanju fotonaponskih nosača na drvene krovove, osigurajte da nosivost svake točke za učvršćivanje nosača odgovara strukturnom kapacitetu drvenog krova kako bi se izbjeglo labavljenje nosača zbog propadanja ili starenja drva.

2. Veza između krova pločica i fotonaponskog sustava za nosače

Povezanost krovova s ​​pločicama relativno je komplicirana, a vrstu pločica i struktura krova potrebno je razmotriti u dizajnu sustava nosača. Krovovi s pločicama obično se sastoje od sloja pločica i drvene strukture ili betonskog sloja ispod. Pri postavljanju fotonaponskih nosača treba obratiti posebnu pažnju kako bi se izbjeglo oštećenje krovnog vodootpornog sloja kako bi se spriječilo curenje krova.

Uobičajene metode povezivanja uključuju:

Prodorna veza: Ovo je metoda povezivanja nosača na temeljnu strukturu krova bušenjem rupa. Nosač je spojen na drvene grede ili betonski sloj krova vijcima kako bi se osigurala stabilnost fotonaponskog sustava. Tijekom ugradnje, prodorske rupe moraju biti vodootporne kako bi se osiguralo da na vodootporne performanse krova ne utječu. Vodootporni jastučići, brtveni prstenovi ili drugi vodootporni materijali obično se koriste za punjenje rupa.

Sustav non-prodirajućeg nosača: Sustav non-prodiranja nosača obično popravlja sustav nosača stezanjem pločica ili pomoću utega. Ova metoda izbjegava oštećene pločice i vodootporne slojeve i pogodna je za prigode u kojima ne želite oštetiti krovnu strukturu ili izvršiti promjene velikih razmjera.

Za krovove s pločicama, dizajn sustava nosača trebao bi uzeti u obzir vrstu i debljinu pločica i strukturni ležaj kapaciteta krova kako bi se osiguralo da se težina ravnomjerno raspoređuje na mjestu ugradnje svakog nosača.

3. Priključak između metalnih krovova i fotonaponskih sustava

Metalni krovovi često se koriste u industrijskim i komercijalnim zgradama zbog njihove lakoće, trajnosti i jednostavne instalacije. Ugradnja i održavanje metalnih krovova relativno su jednostavni, a metode spajanja fotonaponskih nosača relativno su raznolike. Uobičajeni materijali za metalne krovove uključuju čelične ploče, aluminijske ploče itd. Sustav nosača obično se može povezati s krovnom strukturom izravno učvršćivanjem na površinu metalnog krova ili prodire u metalnu ploču.

Uobičajene metode povezivanja uključuju:

Priključak prodora: U metalnim krovovima, nosač je spojen na krovnu strukturu prodirajući u metalni lim krova. Zbog snažnog opterećenja kapaciteta metalnih krovova, prodorni spojevi su obično vrlo stabilni. Upotrijebite vodootporne materijale (poput vodootpornih brtvi) kako biste napunili rupe kako biste spriječili da kišnica prodire na krov.

Priključak bez penetracije: Ako ne želite oštetiti metalni krov, možete odabrati sustav non-penetracijske nosače. Ova vrsta sustava nosača popravlja nosač stežući metalni krov ili ga popravlja težinom, magnetskim usisavanjem itd. Na ovaj način, nosač ne treba probiti rupe ili prodirati na krovnu površinu, tako da neće utjecati na vodootporne performanse krova. Pogodno za projekte fotonaponskih instalacije koji ne zahtijevaju oštećenja na krovu.

Metalni krovovi imaju snažnu otpornost na vjetar i kapacitet ležaja, tako da dizajn sustava nosača može usvojiti fleksibilniju metodu povezivanja kako bi se osigurala stabilnost sustava.

4. Priključak između betonskog krova i fotonaponskog nosača

Betonski krovovi obično su strukturno stabilni i imaju snažan kapacitet opterećenja, tako da su prikladni za ugradnju teže fotonaponske sustave. Betonski krovovi su uobičajeni u industrijskim i komercijalnim zgradama. Pri postavljanju fotonaponskih nosača, nosači se mogu fiksirati ekspanzijskim vijcima, kemijskim sidrištima ili drugim mjerama armature.

Uobičajene metode povezivanja uključuju:

Učvršćivanje prodora: Betonski krovovi mogu učvrstiti nosač na betonski sloj kroz vijke za ekspanzije ili kemijska sidra. Ova je metoda obično vrlo stabilna i može podnijeti velika opterećenja. Prilikom provođenja veznjaka, potrebno je osigurati da su rupe zapečaćene i vodootporne kako bi se spriječilo da kišnica prođe.

Učvršćivanje bez penetracije: Za neke situacije u kojima ne želite izbušiti rupe ili ne želite napraviti veliku štetu na zgradi, možete odabrati sustav non-penetracijske nosače. Ovaj sustav obično stabilizira nosač na krovu ponderiranjem ili stezanjem.

Za betonske krovove, ugradnja nosača ne treba previše brinuti o problemu s opterećenjem, ali posebnu pažnju treba posvetiti kontaktnom dijelu između nosača i krova kako bi se izbjegla oštećenja na krovnom materijalu zbog prekomjernog lokalnog tlaka.

5. Mjere opreza za povezivanje fotonaponskih nosača na krovove

U postavljanju svih vrsta krova, veza između fotonaponskog nosača i krova nije samo stabiliziranje nosača, već i za osiguravanje dugoročne stabilnosti i sigurnosti sustava. Sljedeće su točke stvari kojima je potrebna posebna pažnja tijekom instalacije:

Vodootporni tretman: Bez obzira koja je metoda povezivanja odabrana, potrebno je osigurati da krovni vodootporni sloj neće biti oštećen. Za prodornu vezu, materijali poput brtvenih prstenova i vodootpornih brtvi moraju se koristiti kako bi se osiguralo da su vodootporne performanse oko otvora za priključak netaknute.

Kapacitet opterećenja i ležaja: Svaki krov ima drugačiji kapacitet opterećenja. Prilikom instaliranja morate odabrati odgovarajuću metodu povezivanja prema zahtjevima za opterećenje krova. Pogotovo prilikom instaliranja više fotonaponskih modula, morate osigurati da krovna struktura može izdržati fotonaponske ploče, nosače i vanjska opterećenja okoliša (poput opterećenja vjetra, snježnih opterećenja itd.).

Sigurnost: Tijekom postupka ugradnje, sve priključke, vijke i matice moraju se pooštriti kako bi se osigurala stabilna veza. Pored toga, točke povezivanja između nosača i krova trebaju se redovito provjeriti kako bi se osiguralo da nema labavljenja ili oštećenja tijekom dugoročnog rada.

Postupak instalacije krovnog fotonaponskog nosača

Krovni fotonaponski sustav nosača važan je dio sustava za proizvodnju fotonaponske energije, noseći ključni zadatak čvrsto instaliranja fotonaponskih modula na krovu. Njegov postupak instalacije izravno utječe na stabilnost, učinkovitost i sigurnost fotonaponskog sustava. Standardni krovni fotonaponski postupak ugradnje obično uključuje planiranje i dizajn, instalaciju nosača, instalaciju fotonaponskih modula i ožičenje sustava.

1. Priprema prije instalacije

Prije instaliranja fotonaponskog sustava nosača potrebno je detaljno istraživanje i planiranje. Prije ugradnje, prvo treba provjeriti strukturu krova kako bi se osiguralo da nosivost krova ispunjava zahtjeve. Detaljni zapisi vrste krova, kuta nagiba, površinskog materijala itd. Napravljeni su kako bi se pružila osnova za dizajn i ugradnju sustava nosača.

Dizajn krovnog fotonaponskog nosača treba prilagoditi u skladu s stvarnom situacijom krova. Na primjer, za različite vrste krovova kao što su metalni krovovi, krovovi s pločicama, krovovi asfaltnih pločica itd., Metoda ugradnje sustava nosača može biti različita. Broj, izgled, kut i razmak ugradnje fotonaponskih modula također se mora razmotriti tijekom procesa dizajniranja kako bi se osiguralo da fotonaponski sustav može primiti sunčevu svjetlost pod najboljim kutom i osigurati stabilnost.

2. Odabir i transport sustava zagrade

Odaberite odgovarajući sustav za nosače prema specifičnim zahtjevima za situaciju i dizajnerskim zahtjevima krova. Sustav nosača obično uključuje komponente kao što su osnovni nosač, priključci i uređaji za podešavanje kuta. Ovisno o krovnom materijalu, postoje mnoge vrste sustava za nosače, poput perforiranih nosača, ne-perforiranih nosača (poput ponderiranih nosača), plutajućih nosača itd. Materijali sustava nosača obično su aluminijska legura, svojstvo od nehrđajućeg čelika, galvanizirani čelik, itd.

Nakon što se utvrdi sustav nosača, sljedeći korak je prijevoz komponenti nosača. Budući da sustav nosača treba prilagoditi prema različitim projektima, sigurnost komponenti nosača mora se osigurati tijekom transporta kako bi se spriječila oštećenja ili deformacije tijekom transporta. Tim za instalaciju mora unaprijed provjeriti sve komponente nosača kako bi se osiguralo da su dodaci dovršeni i zamijenili ili popravili oštećene komponente.

3. Instalirajte zakladu za nosač

Prvi korak u procesu instalacije nosača je instalacija zaklade za nosače. Za različite vrste krovova, metoda instalacije zaklade za nosač je različita. Za betonske krovove, perforirani nosači mogu se koristiti za pričvršćivanje nosača na krov s vijcima za ekspanzije ili kemijskim sidrištima. Za krovove s pločicama ili krovove s asfaltnim pločicama mogu se upotrijebiti sustavi za nosače. Ova vrsta nosača popravlja fotonaponski nosač ponderiranjem ili stezanjem kako bi se izbjeglo oštećenje krovnog vodootpornog sloja.

Prilikom instaliranja temelja za podršku osigurajte da je temelj za podršku precizno postavljen i može podnijeti opterećenje fotonaponskih modula i vanjskog okruženja (poput opterećenja vjetra, opterećenja snijega itd.). Instalater mora precizno izmjeriti položaj instalacije podrške prema dizajnerskim crtežima kako bi se izbjegao da je razmak podrške prevelik ili premalen kako bi se osigurala stabilnost fotonaponskih modula.

Nakon što je instaliran temelj za podršku, također je potrebno provjeriti horizontalnost i vertikalnost kako bi se osiguralo da se svaki podrška može stabilno instalirati pod unaprijed određenim kutom i položaj kako bi se izbjeglo naginjanje ili neravnomjernost nosača.

4. Ugradite stupce i grede za podršku

Nakon instaliranja zaklade za podršku, sljedeći korak je instaliranje potpornih stupaca i greda. Stupac za podršku glavni je dio podržanog fotonaponskog modula, obično izrađen od aluminijske legure ili nehrđajućeg čelika. Pri postavljanju stupca, stupac je potreban da bude čvrsto spojen na temelj krova, a visinu stupca treba prilagoditi prema kutu nagiba fotonaponskog modula kako bi se osiguralo da fotonaponski modul može primiti sunčevu svjetlost pod najboljim kutom.

Pri postavljanju stupca, mjerač razine i Plumba mora se koristiti za precizno podešavanje kako bi se osiguralo da je svaki stupac vertikalni i stabilan. Jednom kada je stupac instaliran, greda je potrebno ugraditi sljedeće. Funkcija snopa je povezivanje stupaca u formiranje stabilnog okvira za podršku. Grede su obično povezane brzim zaključavanjem, što postupak instalacije olakšava i učinkovitiji.

Veza između stupaca i greda može se pričvrstiti ili puknuti, ovisno o dizajnu sustava nosača. Tijekom postupka ugradnje, sve vijke i snimke trebaju se pooštriti kako bi se izbjegle labave ili sigurnosne opasnosti u kasnijoj uporabi.

5. Instaliranje fotonaponskih ploča

Nakon što se izgradi okvir nosača, započinje faza instalacije fotonaponskih ploča. Fotonaponske ploče obično se instaliraju tako što ćete ih pričvrstiti na nosače. Položaj instalacije i smjer svake fotonaponske ploče mora biti upravo u skladu sa zahtjevima dizajna. Priključak između fotonaponske ploče i nosača obično se fiksira stezaljkama ili vijcima.

Pri postavljanju fotonaponskih ploča, instalacijski program mora osigurati da smjer i kut fotonaponskih ploča ispunjavaju zahtjeve za dizajnom kako bi se izbjegli nakrivljeni ili neravni fotonaponski ploča. Tijekom postupka instalacije trebaju biti ostavljeni odgovarajućim prazninama između fotonaponskih ploča kako bi se omogućilo cirkulaciju zraka, smanjio porast temperature i osigurao dugoročni i učinkovit rad fotonaponskih ploča.

Nakon što su ugrađene fotonaponske ploče, također je potrebno provjeriti je li veza između fotonaponskih ploča i nosača čvrsta i osigurati da je površina fotonaponskih ploča čista i da nema prljavštine ili krhotina koja utječe na učinkovitost proizvodnje fotonaponske energije.

6. Električni priključak i ožičenje

Nakon što su instalirani fotonaponski nosač i fotonaponski ploča, sljedeći korak je električni priključak i ožičenje. Ožičenje je ključna veza kako bi se osiguralo da sustav za proizvodnju fotonaponske energije može pravilno funkcionirati. Tijekom postupka ožičenja potrebno je razumno odabrati kablove, priključke i pretvarače prema naponu i strujnim parametrima fotonaponskih komponenti i zahtjevima dizajna sustava.

Pri oživljavanju, svi kabeli trebaju biti usmjereni u skladu sa standardnim specifikacijama kako bi se osiguralo da kablovi ne oštete vanjske sile i izbjegavaju prekomjerno savijanje kabela. Kabele trebaju biti fiksirani posebnim stezaljkama ili nosačima kako bi se izbjegao izravan kontakt između kabela i krovne površine i spriječio starenje kabela zbog trenja ili ultraljubičastog zračenja.

Nakon što su svi električni priključci dovršeni, instalacijski program mora provesti električni pregled sustava kako bi osigurao da svaka točka povezivanja ima dobar kontakt i da u električnoj liniji nema rizika od kratkog spoja ili curenja. Istodobno, treba provjeriti radni status pretvarača kako bi se osiguralo da on obično može pretvoriti DC u AC.

7. Završni pregled i puštanje u rad

Nakon što su svi radovi na instalaciji završeni, posljednji korak je provesti konačnu inspekciju i puštanje u rad sustava. To uključuje provjeru stabilnosti sustava nosača, osiguravajući da se svi spojni dijelovi pričvršćuju na mjesto, a fotonaponske ploče nisu labave ili nagnute. Istodobno, električni sustav mora proći detaljan sigurnosni pregled kako bi se osiguralo da električni priključak ispunjava sigurnosne standarde i izbjegne električne nesreće.

Tijekom postupka uklanjanja pogrešaka, izlazna snaga sustava, učinkovitost punjenja i ostale pokazatelje performansi trebaju se testirati kako bi se osiguralo da fotonaponski sustav može normalno raditi nakon ugradnje i postići dizajnirani kapacitet za proizvodnju energije. Instalater bi trebao voditi detaljan zapis o radnom statusu cijelog sustava i optimizirati i prilagoditi sustav prema stvarnim uvjetima.

Treba li redovito održavanje sustava fotonaponskog nosača?

Kao važan dio sustava za proizvodnju fotonaponske energije, sustav fotonaponskih nosača odgovoran je za čvrsto ugradnju fotonaponskih modula na krovu ili tlo. Stabilnost njegovog dizajna i instalacije izravno je povezana s dugoročnom radnom učinkovitošću i sigurnošću cijelog fotonaponskog sustava. Iako sam sustav fotonaponskog nosača nema složene električne komponente, i dalje mu je potrebna redovita inspekcija i održavanje. Održavanje sustava nosača ne samo da može proširiti svoj radni vijek, već i osigurati ukupne performanse i sigurnost fotonaponskog sustava.

1. Antikorozijsku performanse sustava nosača

Sustav fotonaponskih nosača obično se instalira na otvorenom i dugo je izložen prirodnom okruženju. Vanjski čimbenici kao što su klimatske promjene, vjetar, oborine i ultraljubičaste zrake utjecat će na materijale nosača, posebno metalni nosač, koji je osjetljivi na koroziju. U vlažnom spreju za sol, jaka sunčeva svjetlost i druga okruženja, površinski tretman i antikorozijski premaz u nosaču mogu postupno dob, što dovodi do korozije.

Redovito održavanje može učinkovito otkriti je li antikorozijski sloj nosača netaknut, otkrivanje problema s korozijom u vremenu i popraviti ih ili zamijeniti. Na primjer, kada je nosač aluminijske legure duže vrijeme izložen vlažnom okruženju, sloj površinskog oksida može se razgraditi zbog ultraljubičastog zračenja i erozije kiše, što utječe na njegove performanse protiv korozije. Stoga je potrebno redovito pregledavati sustav podrške, posebno površinskog premaza potpore, kako bi se osigurao dobar antikorozijski učinak i spriječio dugoročnu koroziju da ošteti sustav podrške.

2. Pregled pričvršćivača i povezivanje dijelova

Stabilnost PV sustava za ugradnju uglavnom ovisi o čvrstoći pričvršćivača i spajajućih dijelova. S vremenom, veza između nosača i krova ili tla može se otpustiti zbog temperaturnih promjena, vjetra ili drugih vanjskih čimbenika. Olabavljenje pričvršćivača neće samo uzrokovati da je podrška nestabilna, već će utjecati i na instalacijski položaj fotonaponskog modula, utjecati na učinkovitost proizvodnje energije u sustavu, a može čak uzrokovati pad fotonaponskog modula, uzrokujući sigurnosne opasnosti.

Stoga je redovita inspekcija i ojačanje pričvršćivača poput vijaka, matica i kopča u sustavu podrške važna mjera za osiguravanje dugoročnog stabilnog rada sustava podrške. U jakim područjima brzine vjetra, opterećenja vjetra može uzrokovati dodatni pritisak na sustav za podršku, uzrokujući otpuštanje ili deformiranje priključnih dijelova, tako da je potrebno redovito provjeravati status pričvršćivanja ovih dijelova kako bi se spriječile opasnosti od sigurnosti uzrokovanih labavljenjem.

3. Problemi s čišćenjem i nakupljanjem prašine

Iako je glavna funkcija PV ugradbenog sustava podržavanje fotonaponskih modula, praznine i spojevi između nosača i fotonaponske ploče također mogu postati mjesta za nakupljanje prašine. Osobito u sušnim i prašnjavim područjima, prašina i prljavština lako se akumuliraju na površini nosača ili između nosača i fotonaponskog modula, što utječe na cirkulaciju zraka i disipaciju topline fotonaponskog sustava, a na taj način utječu na učinkovitost proizvodnje energije fotovoltačke ploče.

Redovito čišćenje sustava nosača i okolnog okruženja ne samo da mogu poboljšati učinkovitost proizvodnje energije fotonaponskog sustava, već i spriječiti da prljavština erodira materijal. Tijekom postupka čišćenja treba obratiti posebnu pažnju da se ne ošteti antikorozijski sloj nosača i izbjegavajte koristiti previše grube alate ili sredstva za čišćenje. Redovito čišćenje posebno je važno u nekim vrućim ili prašnjavim okruženjima.

4. Preventivni pregled i održavanje

Drugi važan aspekt redovitog održavanja fotonaponskih sustava je provesti preventivne inspekcije. Sustavi fotonaponskog nosača općenito su dugoročno ulaganje, obično s dizajnerskim životom od 25 godina ili čak duže. Stoga je ekonomičnije i učinkovitije otkriti potencijalne probleme i popraviti ih u vremenu nego izvršiti velike popravke nakon ozbiljnih neuspjeha.

Na primjer, otpor vjetra fotonaponskih nosača ključni je faktor u dizajnu sustava. Kako se vrijeme upotrebe povećava, otpor vjetra može se oštetiti. Redovito provjeravajte ukupnu stabilnost nosača, posebno nakon oluja i jakih vjetrova, kako biste provjerili je li nosač labav ili oštećen kako bi se osiguralo da fotonaponski moduli mogu ostati stabilni u nepovoljnim vremenskim uvjetima.

Pored toga, uređaj za podešavanje kuta nosača, veza između nosača i krova i temelj nosača potrebno je redovito provjeriti. Otkrivanjem potencijalnih problema u sustavu nosača unaprijed, stopa neuspjeha u radu sustava može se učinkovito smanjiti i može se poboljšati ukupna pouzdanost fotonaponskog sustava.

5. Dizajn otpora potresa i snijega sustava nosača

U područjima s teškim potresima ili nakupljanjem snijega posebno su važni otpor potresa i otpornost na snijeg sustava nosača. S vremenom se krovni fotonaponski sustav nosača može deformirati zbog zemljotresa ili snježnog tlaka, posebno u planinskim područjima ili visokim širinama, gdje tlak snijega može postupno utjecati na sustav nosača.

Redovito provjera otpora potresa i otpora snijega u nosaču može učinkovito izbjeći oštećenje nosača uzrokovane snijegom ili zemljotresima. U nekim visokim snježnim područjima treba obratiti posebnu pažnju kontaktnom području između nosača i krova kako bi se spriječila deformacija ili oštećenja nosača zbog pretjeranog snijega ili leda. Osobito za tradicionalne krovove s pločicama i metalne krovove, sustav nosača treba redovito provjeriti kako bi se osiguralo da može izdržati opterećenja u različitim klimatskim uvjetima.

6. UPRAVLJANJE ISPITIVANJA ISTAVA

S napretkom tehnologije fotonaponske industrije, novi sustavi za nosače neprestano se pojavljuju s boljom strukturnom optimizacijom i većim sigurnosnim performansama. Tijekom redovitog održavanja, također je moguće razmotriti tehnička ažuriranja ili poboljšanja starih sustava. Na primjer, komponente armature otporne na vjetar ili snijeg otporne na snijeg mogu se dodati u originalni sustav nosača ili se novi materijali mogu koristiti za zamjenu izvornog sustava nosača za poboljšanje cjelokupne stabilnosti i rada sustava sustava.

Tijekom redovitog održavanja može se procijeniti performanse sustava nosača, a nosač se može pravovremeno nadograditi i obnoviti u kombinaciji s trenutnim tehnološkim razvojem. To ne samo da može proširiti životni vijek sustava fotonaponskog nosača, već i poboljšati učinkovitost proizvodnje energije u sustavu, te dodatno poboljšati ukupne ekonomske koristi sustava za proizvodnju fotonaponske energije.

7. Standardi održavanja i standardi provedbe

Ciklus održavanja fotonaponskog sustava za nosače varira ovisno o regiji, okruženju i dizajnu sustava. Općenito govoreći, za sustave fotonaponskih nosača u općim okruženjima, sveobuhvatan pregled i održavanje jednom godišnje je uobičajeni ciklus. U posebnim okruženjima kao što su jaki vjetrovi, jak snijeg i visoka vlaga, ciklus održavanja nosača možda će biti potrebno skratiti. Učestalost i specifični sadržaj održavanja trebaju se odrediti na temelju stvarnih uvjeta i okruženja za upotrebu sustava.
