Balkon također može proizvoditi električnu energiju: Balcony PV Mounting sustav osvjetljava svaki zid u gradu

Nove mogućnosti za urbane balkone

U čeličnoj i betonskoj šumi modernih gradova, balkoni se često doživljavaju kao jedna od rijetkih "rupa za disanje". U gradovima s visokim zgradama i ograničenim zemljišnim resursima, ljudi su željni više prirodnih i zelenih površina. Ali u isto vrijeme potrošnja energije i pritisak na okoliš također se gomilaju u gradovima. Kako pronaći proboj u čistoj energiji na ograničenom prostoru postaje važno pitanje s kojim se suočava urbani održivi razvoj.

Posljednjih godina, s globalnom transformacijom energije i prijedlogom ciljeva "vrhunca ugljika i neutralnosti ugljika", fotonaponska proizvodnja energije, kao jedan od najperspektivnijih oblika čiste energije, postupno prodire iz udaljenih fotonaponskih elektrana i golemih ruralnih krovova do središnjih životnih područja gradova. Balkoni, kao vanjski prostor koji posjeduje gotovo svako kućanstvo, počinju se preispitivati ​​- oni više nisu samo kutak za sušenje rublja i sadnju zelenila, već će postati mala, fleksibilna i učinkovita "mikroelektrana".

Zašto je urbani balkon postao novi front za fotonapon? S jedne strane, tradicionalni krovni fotonaponski sustavi suočavaju se s mnogim ograničenjima u visokim stambenim zgradama u gradovima, što većini urbanih stanovnika otežava uživanje u prednostima fotonapona. Kao prostor kojim svako kućanstvo može samostalno upravljati, balkon ima dobru pristupačnost i fleksibilnost te ima prirodnu "energetsku autonomiju". S druge strane, fasadni prostor urbanih balkona je dugo bio zanemaren. Zapravo, primaju mnogo bočne sunčeve svjetlosti. Ako se mogu razumno koristiti, imaju veliki potencijal.

U tom je kontekstu novo fotonaponsko rješenje, the Balkonski fotonaponski sustav za montažu , nastao. Ova vrsta sustava temelji se na laganim materijalima visoke čvrstoće. Kroz stabilnu vezu s balkonskom zaštitnom ogradom i zidom, fotonaponske komponente mogu se stabilno postaviti na balkon ili čak na fasadu. Što je još važnije, ova vrsta sustava usvaja modularni dizajn i podesive kutne nosače, koji ne samo da se prilagođavaju različitim građevinskim strukturama, već i dinamički optimiziraju kut proizvodnje električne energije u skladu s uvjetima sunčeve svjetlosti, uvelike poboljšavajući učinkovitost iskorištenja svjetlosne energije balkonskog prostora.

Ono što je još vrijedno spomena je da pojava balkonskog fotonaponskog sustava nije samo tehnološka inovacija, već i tiho mijenja odnos između urbanih stanovnika i energije. U prošlosti su urbane obitelji bile samo potrošači energije. Sada mogu postati "mikrogeneratori" preko balkonskih fotonaponskih sustava i sudjelovati u distribuiranim energetskim mrežama. Ova promjena uloge ne samo da pomaže smanjiti troškove električne energije, već također povećava svijest pojedinaca i njihovo sudjelovanje u energetskoj autonomiji.

Što je PV montaža na balkon?

U tradicionalnom dojmu, fotonaponski sustavi se uglavnom postavljaju na ruralnim krovovima, na krovovima velikih tvornica u industrijskim parkovima ili na velikim otvorenim prostorima u solarnim elektranama. Ove scene općenito imaju otvorene prostore i dobre uvjete osvjetljenja, koji su prikladni za polaganje fotonaponskih modula velikih razmjera. Međutim, s razvojem tehnologije i porastom urbane potražnje za energijom, novi oblik koji je bliži životu urbanih stanovnika - **Balkonski PV sustav** tiho ulazi u naše vidno polje.

Što je balkonski fotonaponski sustav?

Balkonska fotonaponska montaža, kao što ime sugerira, je distribuirani energetski sustav koji minijaturizira i modularizira fotonaponski sustav za proizvodnju električne energije i postavlja ga na balkon ili fasadni zid stanara. Sastoji se od modula solarnih ćelija, laganih nosača, pretvarača, kabela i sigurnosnih zaštitnih uređaja, a neki sustavi također integriraju baterije za pohranu energije. Sustav apsorbira sunčevu svjetlost, pretvara je u istosmjernu struju, a zatim je pretvara u izmjeničnu struju koju dom može koristiti putem pretvarača, pružajući stanovnicima dnevne potrebe za električnom energijom kao što su rasvjeta, kućanski uređaji i punjenje.

Najvažnija značajka je da je malen i izuzetan, fleksibilan i jednostavan za korištenje. Za razliku od tradicionalne velike fotonaponske opreme za proizvodnju električne energije, balkonski fotonaponski sustav temelji se na konceptu "svako kućanstvo kao jedinica" i "svaki zid se može koristiti", što posebno rješava problem da urbana prebivališta ne mogu instalirati fotonaponske sustave u velikom opsegu, tako da urbane obitelji također mogu samostalno graditi "mini elektrane".

Razlike od tradicionalnih krovnih fotonaponskih sustava

Iako su balkonska fotonaponska montaža i krovna fotonaponska energija u biti solarna fotonaponska proizvodnja energije, postoje očite razlike između njih u stvarnim primjenama, koje se uglavnom odražavaju u sljedećim aspektima:

1.Instalacijski prostor i adaptacija scene

Krovni fotonaponski uređaji: uglavnom za vile, ruralne rezidencije ili niske komercijalne zgrade, s otvorenim, neometanim krovnim prostorom velike površine. Izvrsni uvjeti osvjetljenja, pogodni za ugradnju više komponenti, tražeći maksimalnu proizvodnju energije.

Balkonska fotonaponska montaža: okrenuta prema stanovnicima visokih stambenih četvrti u gradu, prostor balkona je ograničen, a struktura je raznolika, što nije prikladno za postavljanje fotonaponskih panela velike površine. Stoga balkonski fotonapon više pažnje posvećuje finom iskorištenju prostora, kao što je montaža na zaštitnu ogradu, vanjske zidove ili prozorske nosače, a može se postaviti čak i okomito na bočni zid.

2. Korisnici i načini odlučivanja

Krovni fotonaponski uređaji: obično uključuju krovna vlasnička prava cijele zgrade i trebaju koordinirati vlasnički odbor ili vlasničku jedinicu za jedinstvenu implementaciju. Proces je relativno kompliciran, uključuje kolektivno donošenje odluka, odobravanje proračuna i druga pitanja.

Balkonska fotonaponska montaža: instaliran na zasebnom balkonu, vlasnik može samostalno donositi odluke bez složene koordinacije. Osobito je prijateljski nastrojen prema individualnim korisnicima koji žive u stanovima i kućama za iznajmljivanje te ima iznimno visoku fleksibilnost i praktičnost promocije.

3. Poteškoće ugradnje i način gradnje

Krovni fotonaponski uređaji: zahtijeva profesionalni građevinski tim za izvođenje strukturnih istraživanja, bušenje krova, ožičenje sustava, pričvršćivanje nosača itd. Razdoblje izgradnje je dugo i ima određene smetnje u strukturi kuće.

Balkonska fotonaponska montaža: Sustav nosača ima dizajn bez probijanja ili podesivu strukturu koja se pričvršćuje na balkonsku ogradu ili zid vijcima, stezaljkama itd. Konstrukcija je jednostavna, a čak i neki proizvodi podržavaju "uradi sam instalaciju". Za dovršetak je potrebno samo pola dana, što je prikladno za korisnike početnike i pojedince za brzu implementaciju.

4. Estetika i arhitektonska integracija

Krovni fotonapon: Budući da se postavlja na krov, nije ga lako pronaći i obično ne utječe na izgled zgrade. Ali to je teško provesti u urbanim zajednicama.

Balkonska PV montaža: Zbog svog položaja u blizini stambenog prostora, sustav mora uzeti u obzir i vizualnu ljepotu i integraciju arhitektonskog stila. Trenutačna nova balkonska PV montaža općenito prihvaća ultratanke komponente i skrivena rješenja ožičenja za postizanje fotonaponskih funkcija bez utjecaja na transparentnost i estetiku balkona.

5. Ciljevi proizvodnje električne energije i scenariji primjene

Krovni fotonaponski uređaji: Obično teže **velikoj snazi i maksimalnoj proizvodnji električne energije**, spajaju se na mrežu za prodaju električne energije ili surađuju sa sustavima za pohranu energije, prikladnim za potpunu elektrifikaciju i samodostatne energetske sustave za obitelji.

Balkonska fotonaponska montaža: težiti **početku s niskim pragom** i "koristiti se za promicanje proizvodnje", osigurati obiteljima dnevne dodatke električne energije (kao što su rasvjeta, kuhala za rižu, punjenje mobilnih telefona, usmjerivači itd.), a također se može spojiti na mrežu za proizvodnju električne energije, ali je sklonija "malim ciljevima" distribuirane nadopune energije i očuvanja energije i smanjenja ugljika.

balkonska PV montaža: Korak prema demokratizaciji urbane energije

Pojava balkonske fotonaponske montaže nije samo inovacija na razini proizvoda, već predstavlja i "demokratizaciju" načina prikupljanja energije. Snižava prag za sudjelovanje i omogućuje običnim obiteljima da imaju koristi od čiste energije. Ovo "distribuirano, individualizirano, scenarijski" energetsko rješenje tiho podriva tradicionalnu strukturu ponude i potražnje energije.

Kako tehnologija nastavlja sazrijevati, učinkovitost komponenti, inteligencija pretvarača i sigurnosne performanse balkonske PV montaže brzo se poboljšavaju. Od jednostavnog "jedan balkon i dva panela" do nove generacije sustava proizvoda s inteligentnim radom i održavanjem, daljinskim nadzorom i sinergijom pohrane energije, balkonska PV montaža kreće se prema pametnijoj, sigurnijoj i inkluzivnijoj budućnosti.

Temeljni dizajn novog sustava nosača

Kako bi urbani balkon doista bio "granica" čiste energije, nisu potrebni samo učinkoviti fotonaponski moduli, već se također mora osloniti na fleksibilnu, stabilnu, laganu i sigurnu instalacijsku platformu - to je vrijednost balkonske fotonaponske montaže. Za razliku od tradicionalnih fotonaponskih nosača koji su uglavnom za velike raspone i nosive konstrukcije na krovovima i tlu, balkonska fotonaponska montaža suočava se s uskim, složenim i promjenjivim urbanim balkonskim okruženjem, tako da postoji bitna razlika u konceptu dizajna i inženjerskoj izvedbi.

Modularna struktura: fleksibilno spajanje za prilagodbu različitim balkonima

Modularni dizajn je ključni koncept za poboljšanje učinkovitosti instalacije i prilagodljivosti u modernom inženjerstvu. Modularna struktura usvojena balkonskom PV montažom znači da se cijeli sustav može sastaviti, proširiti ili smanjiti prema veličini, obliku i zahtjevima za ugradnju različitih balkona poput "građevnih blokova".

Ovo ne samo da donosi iznimno visoku fleksibilnost prilagodbe, već također omogućuje standardiziranu proizvodnju proizvoda, uvelike smanjujući troškove proizvodnje i transporta. U isto vrijeme, modularne komponente obično su opremljene unaprijed postavljenim sučeljima i konektorima za brzu instalaciju. Čak i neprofesionalci mogu dovršiti montažu i uklanjanje pogrešaka u kratkom vremenu s jednostavnim alatima, što uvelike pojednostavljuje postupak instalacije.

Dodatno, prednost modularnosti leži u mogućnosti ponovne upotrebe i odvojivoj mobilnosti. Za iznajmljivače ili kratkoročne stanovnike, balkonska PV više nije "fiksna investicija", već skup zelenih dobara koja se mogu odnijeti i ponovno upotrijebiti. Nakon preseljenja potrebno ga je samo presložiti prema strukturi novog balkona i ponovno se može staviti u uporabu.

Lagani materijal: ravnoteža između visoke čvrstoće i sigurnosti u gradu

Budući da je prostor balkona blizu stambenog prostora i da je nosivost konstrukcije ograničena, balkonska PV montaža mora biti lagana i čvrsta, bez povećanja opterećenja na balkonu, a istovremeno osigurava sigurnost. Iz tog razloga, trenutni mainstream proizvodi uglavnom koriste leguru aluminija visoke čvrstoće ili vruće pocinčani čelik otporan na hrđu kao glavni materijal.

Prednosti nosača od aluminijske legure uključuju:

*Mala težina: gustoća je samo jedna trećina gustoće čelika, što uvelike smanjuje opterećenje balkona;

* Jaka otpornost na koroziju: Pogodno za vlažna i kišna vanjska okruženja;

* Čvrstoća koju je moguće kontrolirati: Povećajte čvrstoću strukture kroz dizajn profila kako biste osigurali dugoročnu stabilnost;

* Prekrasan izgled: Površina je glatka nakon tretmana anodiziranjem, što je više usklađeno s modernim balkonskim stilom.

Prednosti čeličnih nosača otpornih na hrđu su:

* Ekstremno visoka konstrukcijska stabilnost: pogodna za otpornost na visoka opterećenja vjetra;

* Dugi vijek trajanja: pocinčani sloj može učinkovito spriječiti hrđu i oksidaciju;

* Kontrolirani trošak: pogodan za korisnike s visokim ekonomskim zahtjevima.

Dvije vrste materijala mogu se fleksibilno odabrati prema potrebama korisnika, klimatskom okruženju i proračunu. Neki vrhunski sustavi čak koriste kompozitne materijale od ugljičnih vlakana kako bi dodatno poboljšali snagu i estetiku te promovirali balkonsku fotonaponsku montažu kako bi bila lakša, jača i ekološki prihvatljivija.

Prilagodba za više scenarija: prilagodite se različitim okruženjima balkona i zidova

Balkonski oblici gradskih stambenih zgrada vrlo su različiti. Mogu biti poluzatvoreni, sa staklenim kućištima ili s konzolnim ogradama ili ugrađenim platformama. Stoga je jedan od temeljnih izazova balkonske PV montaže postizanje visoke prilagodljivosti različitim scenarijima.

Kako bi se nosili s ovim složenim instalacijskim zahtjevima, napredni sustavi balkonskih nosača obično imaju sljedeće značajke dizajna:

1. Više metoda pričvršćivanja nije obavezno

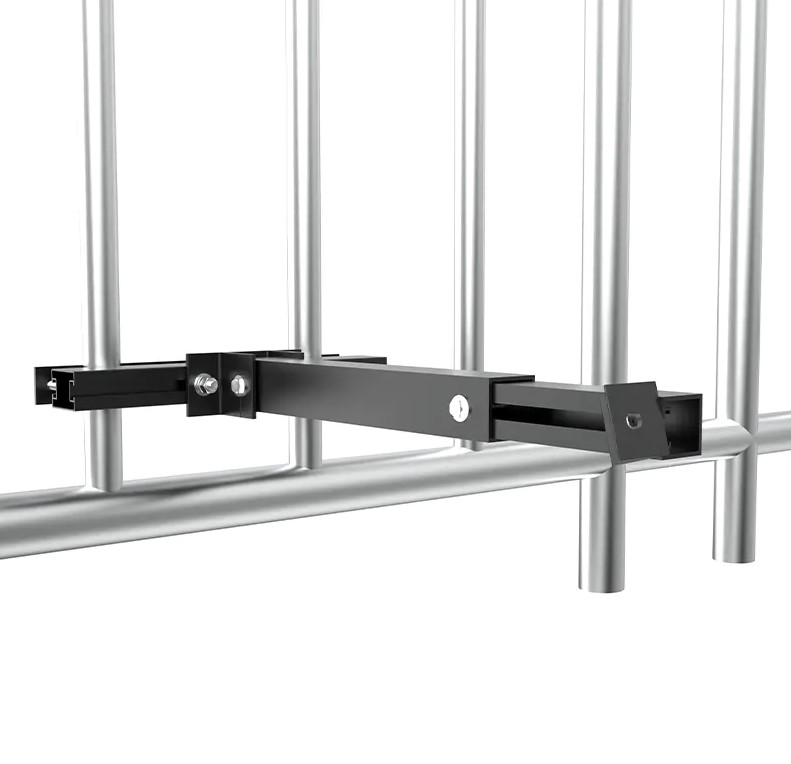

Može se sigurno spojiti na konstrukcije kao što su balkonske ograde, zidovi, podovi i rubovi cvjetnih gredica pomoću vijaka, stezaljki, kopči u obliku slova U, podesivih stopala itd. Neki sustavi podržavaju dizajn bez bušenja, što je posebno prikladno za scenarije u kojima nisu dopuštene promjene na strukturi zgrade, kao što su stanovi za iznajmljivanje ili luksuzni komercijalni stanovi.

2. Prilagodite se različitim kutovima i smjerovima

Nosač može prilagoditi kut nagiba i smjer rotacije kako bi se uskladili s balkonima s različitim orijentacijama na jugoistoku, sjeverozapadu i sjeveroistoku kako bi se poboljšala iskoristivost svjetla. Neki sustavi imaju ugrađene spojeve za fino podešavanje ili strukture za zaključavanje zupčanika, a korisnici mogu fino podesiti kut komponenti prema sezonskoj sunčevoj svjetlosti kako bi dodatno optimizirali učinkovitost proizvodnje električne energije.

3. Kompatibilan s okomitom i kosom ugradnjom

Ne samo da se može ugraditi vodoravno na balkonsku ogradu, već također podržava više načina ugradnje kao što su okomito pričvršćivanje na zid i koso vješanje prozora, a može se čak pretvoriti u "vanjsku mikroelektranu" za potpunu aktivaciju balkonskog i fasadnog prostora.

4. Zajednički dizajn s ultratankim fotonaponskim modulima

Mnogi balkonski fotonaponski nosači na tržištu trenutno su dizajnirani za ultratanke i lagane module, koji su još tanji od običnih staklenih prozora i manje težine, osiguravajući da na balkonu nema osjećaja pritiska. U isto vrijeme, ovi moduli imaju jaču propusnost svjetla i prikladniji su za održavanje ventilacije balkona i potrebe osvjetljenja.

Svaki zid može proizvesti električnu energiju: fleksibilni scenariji postavljanja

Kada govorimo o fotonaponskoj proizvodnji energije, prva reakcija je često "krov" - uredno posloženi solarni paneli koji sjaje na suncu. Međutim, u gradovima gdje je svaki centimetar zemlje vrijedan, tradicionalni "krov za proizvodnju električne energije" nije lako nabaviti. Visoke stambene zgrade, gusto naseljene zajednice i zgrade sa složenim vlasničkim pravima često čine krovište fotonaponski zastrašujući.

Uspon balkonske fotonaponske energije razbija ovo prostorno ograničenje. Kroz nove sustave nosača i ultra-lagane komponente, gotovo svaki zid, svaki balkon, pa čak i rubni prostor izvan prozora mogu postati "novo mjesto" za proizvodnju električne energije. Ovo je dekonstruktivna inovacija urbanog energetskog sustava - pretvaranje vertikalnog prostora iz "ignoriranog" u "aktivirani".

Proizvodnja električne energije može se postići u različitim smjerovima: Ne dopustite da sunce uništi zid

Tradicionalni fotonaponski sustavi često se postavljaju samo u južnom smjeru kako bi se postigla maksimalna učinkovitost iskorištenja sunčeve svjetlosti. Ali za balkonski fotonapon ne radi se samo o maksimiziranju proizvodnje energije, već i o maksimiziranju dostupnog prostora i fleksibilnosti. Novi sustav nosača i dizajn komponenti omogućuju čak i zidovima okrenutim prema sjeveru, istoku i zapadu da imaju određenu vrijednost proizvodnje električne energije.

To je zbog tri tehnička čimbenika:

1. Dizajn podesivog kuta

Suvremeni sustav nosača podržava rotaciju i naginjanje fotonaponskih modula unutar određenog raspona kuta, kao što je podešavanje od okomitog zida do nagiba od 30 stupnjeva, kako bi se bolje primilo koso svjetlo i nadoknadio nedostatak svjetla balkona koji nisu okrenuti prema jugu.

2. Visokoučinkoviti monokristalni PERC ili N-tip modula

Nova generacija visokoučinkovitih fotonaponskih modula još uvijek može održati visoku stopu pretvorbe u okruženjima slabog svjetla i raspršenog svjetla. Čak i ako je sunce ujutro nagnuto prema istoku, a poslijepodne prema zapadu, tijekom dana se može akumulirati znatna proizvodnja električne energije.

3.Inteligentni inverterski i mikroinverterski sustav

Inteligentni pretvarač može automatski prilagoditi izlaznu snagu prema svjetlosnim uvjetima svake komponente. Čak i ako je samo jedan fotonaponski panel osvijetljen, njegovu proizvodnju električne energije neće "povući prema dolje" druge komponente. To je značaj "mikro-inverterskog" sustava. To čini da plan proizvodnje električne energije od jednog dijela na istočnom zidu i jednog dijela na zapadnom zidu također ima praktične prednosti.

Balkon - od kutka za odmor do "mikroelektrane"

Balkon je jedan od rijetkih prostora u urbanim rezidencijama koji ima izravan kontakt s vanjskim svijetom. Nekada je to bilo mjesto za sušenje rublja, ispijanje čaja i uzgoj cvijeća, no sada balkon postaje najpogodnija "strateška ispostava" za postavljanje fotonapona.

Mjesta za instalaciju na više razina:

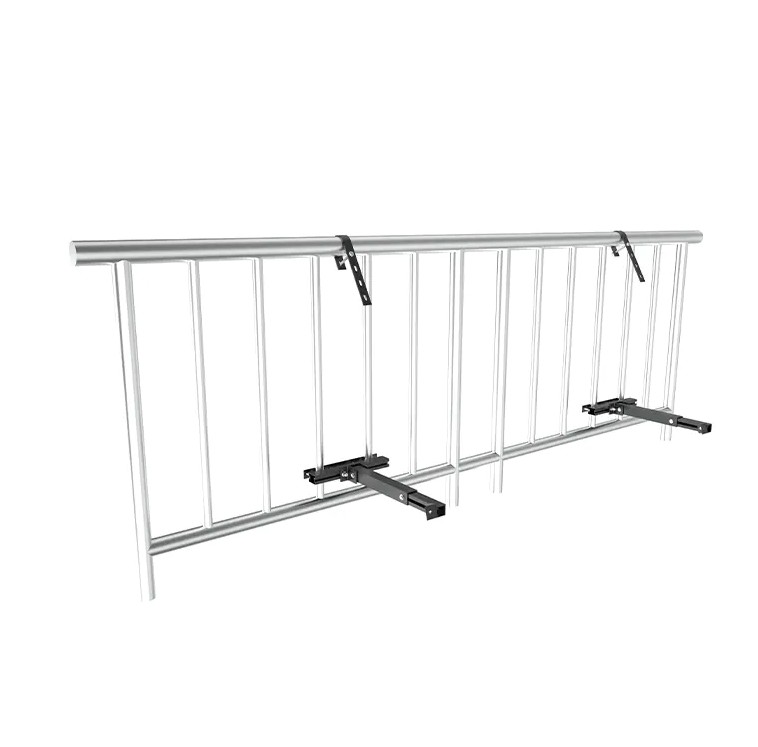

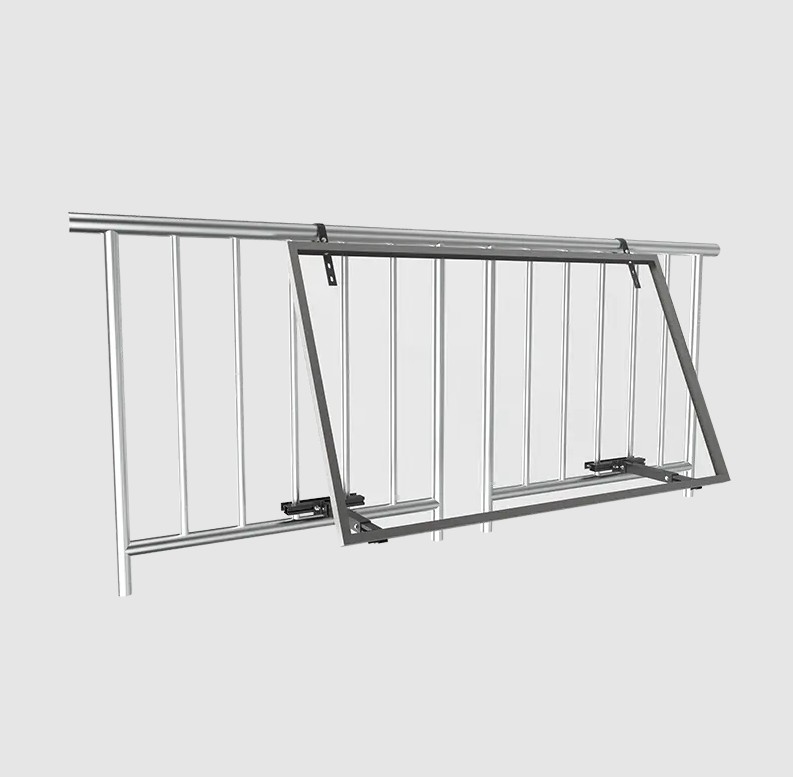

*Zaštitna ograda za balkon: horizontalni nosači mogu se objesiti za ugradnju 1-2 modula bez utjecaja na vidno polje;

* Gornji rub balkona: koristite nosače u obliku slova L ili nagnute nosače za rasklapanje modula prema van pod određenim kutom;

* Bočni zid balkona: posebno pogodan za okomito postavljanje lakih modula u obliku "fotonaponske zavjese";

* Položaj cvjetnjaka ili klima uređaja: pretvara se u temelj za ugradnju nogu kako bi se iskoristio mrtvi kut prostora;

Osobito na balkonu okrenutom prema jugu, moduli mogu ne samo generirati električnu energiju, već također igrati ulogu suncobrana, toplinske izolacije i poboljšati privatnost balkona, ubijajući dvije muhe jednim udarcem, uistinu pretvarajući balkon iz "vidikovca" u "funkcionalnu platformu".

Rub izvan prozora: mali prostor također ima velike koristi

Mnogi stanovnici možda nemaju balkon, već samo prozor. Ali to ne znači da ne mogu sudjelovati u trendu balkonske PV. U novoj generaciji sustava nosača pojavila se vrsta malog visećeg uređaja dizajniranog za "rubni prostor izvan prozora". Glavne značajke uključuju:

*Nema potrebe za bušenjem rupa, bez oštećenja strukture, fiksiran na rub prozora ili donji rub kroz podesive kuke;

* Ultra-tanak dizajn komponenti, debljina je samo manja od polovice tradicionalnih komponenti, osiguravajući sigurnost;

* Dizajn koji se može sklopiti ili spremiti, prikladan za privremenu upotrebu ili fleksibilno postavljanje od strane stanara;

Ovaj uređaj je prikladan za korisnike kao što su studentski domovi, stare zajednice i stanovi za kratkoročni najam. Čak i ako postoji samo 0,5 četvornih metara mjesta postavljanja, može "umetnuti fotonaponski list".

Fotonapon za vanjsku fasadu: Konstrukcija zgrade također može proizvoditi električnu energiju

S razvojem koncepta fotonaponske integracije zgrada, sve više urbanih zgrada počinje istraživati načine izravnog pretvaranja vanjskog zida u platformu za proizvodnju energije. U području balkonske fotonaponske energije, ova se ideja promiče u civilne svrhe na malen i jeftin način.

Naglasci dizajna kombinacije nosača i vanjskog zida:

* Vertikalni montažni nosač: pričvrstite fotonaponski modul na vanjski zid poput slike, koja može proizvoditi električnu energiju i dekorativna je;

* Integrirani nosač za zavjese: Integrirani dizajn sa staklenim ili metalnim vanjskim zidom za postizanje nevidljive proizvodnje energije;

* Kombinacija dvostrukog staklenog modula: ima prozirna svojstva, ne blokira svjetlost i ima prekrasan učinak;

Promocijom ove vrste sustava ne samo da se poboljšava funkcionalnost zgrade, već se poboljšava i „zelena slika“ urbanih zgrada. Može se predvidjeti da bi u budućnosti fasade visokih stanova, poslovnih zgrada i starih stambenih naselja mogle postati dio medija za proizvodnju električne energije.

Proširenje vrijednosti fleksibilnih scenarija primjene

Svaki zid može proizvesti električnu energiju, što znači da prelazimo iz "centralizirane energije" u eru "distribuirane energije". Balkonski PV je most ovog procesa transformacije:

* Za individualna kućanstva: to znači manje račune za struju i veću neovisnost;

* Za stara stambena područja: to znači nadogradnju na zelene zajednice bez obnove krovova;

* Za sveukupno urbano upravljanje energijom: to znači postupno poboljšanje distribuiranih upravljivih mreža opskrbe električnom energijom, što pomaže smanjiti opterećenje mreže i poboljšati mogućnosti regulacije vršne doline;

Ovo nije samo rekonstrukcija energetske strukture, već i inovacija u načinu života stanovnika.

Tajna poboljšanja učinkovitosti proizvodnje električne energije: dizajn podesiv po kutu

Svi znamo da kut sunčeve svjetlosti izravno određuje učinkovitost proizvodnje električne energije fotonaponskih modula. Ako želite "osunčati" više električne energije, morate postaviti solarne panele što okomitije na smjer sunčeve svjetlosti. Za tradicionalne krovne fotonaponske sustave to se obično postiže jednokratnim postavljanjem kuta tijekom instalacije, ali u mikroprostoru kao što je balkon, fiksni kut nije uvijek najbolji izbor.

Stoga je dizajn podesiv po kutu postao ključna inovacija u balkonski fotonaponski sustav za montažu . Ne samo da omogućuje korisnicima prilagodbu kuta nagiba modula prema godišnjem dobu ili orijentaciji, već također može uhvatiti sunčevu svjetlost u maksimalnoj mjeri u složenom okruženju urbanih zgrada na najfleksibilniji način, čime se značajno poboljšava učinkovitost proizvodnje električne energije.

Zašto je kut tako važan?

Sunce tijekom godine mijenja svoju "visinu" i kreće se tijekom dana. Kut sunčeve svjetlosti je umjeren u proljeće i jesen, visok ljeti, a nizak zimi. U fotonaponskom sustavu s fiksnim kutom, ako kut nagiba previše odstupa od kuta sunčevog zračenja, to će dovesti do smanjenja efektivne svjetlosti i smanjenja učinkovitosti proizvodnje električne energije.

Podaci pokazuju da se za svakih 10 stupnjeva odstupanja od optimalnog kuta učinkovitost proizvodnje električne energije u prosjeku smanjuje za oko 3%\~5%; ako se optimalni kut može održavati tijekom cijele godine, ukupna proizvodnja električne energije može se povećati za **10%\~25%**, što je vrlo značajan dobitak za sustav mikro balkona.

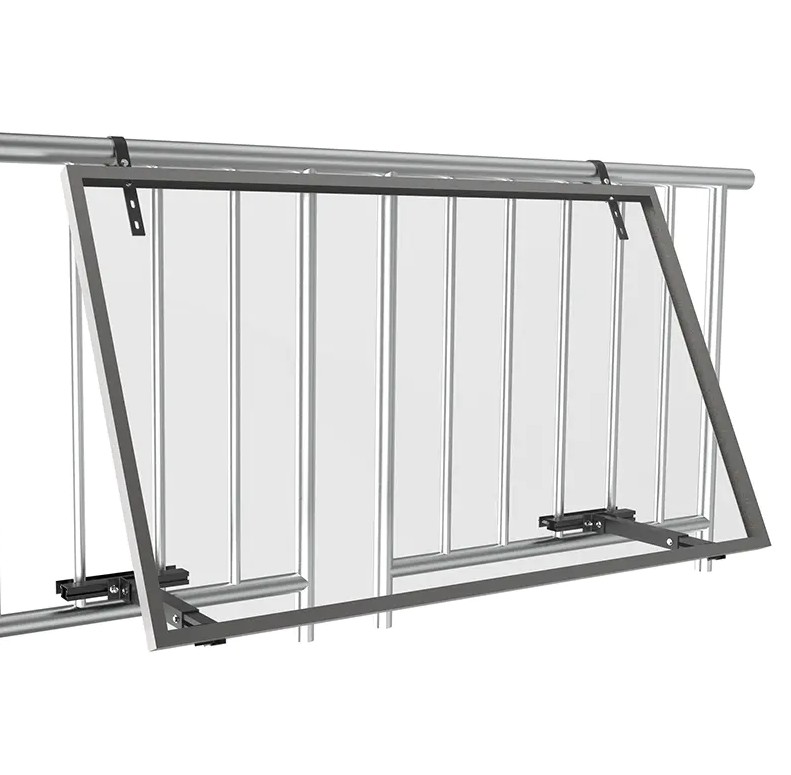

Struktura i princip rada kutno podesivog nosača

Nosač s podesivim kutom koristi specifičnu mehaničku strukturu kako bi komponenti omogućio fleksibilno okretanje ili naginjanje unutar određenog raspona.

Uobičajeni dizajni uključuju:

1. Nosač s blokadom zupčanika

Kut nagiba može se fino podesiti u jedinicama od 10° podešavanjem uporišne točke pomoću ljestvice tipa zupčanika. Nakon podešavanja, struktura je stabilna i ima dobru otpornost na vjetar.

2. Nosač igle s više rupa

Nosač ima više rupa, a korisnici mogu umetnuti igle kako bi ga po potrebi fiksirali pod odgovarajućim kutom. Prednosti su jednostavnost i niska cijena.

3. Struktura podešavanja kuta klizne tračnice

Kombinacija kliznih vodilica i spiralnih šipki za podešavanje može postići kontinuirano podešavanje kuta, što je prikladno za vrhunske primjene koje su osjetljive na svjetlost.

4. Mikrosustav automatskog praćenja svjetla (mali broj vrhunskih modela)

Koristite svjetlosne senzore za podešavanje kuta u stvarnom vremenu, slično "suncokretima", ali cijena je visoka i još nije široko promovirana u scenama kućnih balkona.

Ovi dizajni uzimaju u obzir prostorna ograničenja balkona. Na temelju osiguravanja lagane strukture i jednostavnog rada, pogodnost korisničkog podešavanja i stabilnost sustava su maksimizirani.

Kako prilagoditi kut prema godišnjem dobu?

Jednostavno pravilo je:

Najbolji kut nagiba ≈ lokalna geografska širina ± sezonski korekcijski kut

Za balkone okrenute prema jugu ova je prilagodba vrlo učinkovita; za balkone okrenute prema istoku ili zapadu, kut i smjer se mogu prilagoditi kako bi se optimizirao kut prijema svjetla ujutro ili poslijepodne.

Čak i ako se prilagodi samo 2\~3 puta godišnje, može donijeti godišnje prosječno povećanje proizvodnje električne energije od više od 10%, posebno na sjeveru ili područjima s očitim promjenama u svjetlu, ova je korist značajnija.

Kako rade obični korisnici?

Mnogi ljudi brinu: nisam električar, mogu li rukovati ovim nosačima? Zapravo, moderni balkonski PV sustavi za montažu dizajnirali su mehanizam za podešavanje kuta tako da bude krajnje jednostavan, a obični korisnici to mogu učiniti sami:

Za podešavanje kuta potreban je samo ključ ili šesterokutni alat, a vrijeme operacije je unutar 10 minuta;

Priručnik je opremljen kutnim vodičem, čak i ljestvicom i preporučenom sezonskom kartom kutova;

Neke tvrtke pružaju "pakete usluga prilagodbe sezonskog kuta", gdje profesionalni tehničari posjećuju dva do tri puta godišnje kako bi redovito optimizirali kut nagiba za korisnike. Ovo je promišljeno proširenje usluge za starije osobe ili stanare kojima to nije zgodno.

Praktični značaj urbanih "progonitelja svjetla"

U urbanim balkonskim PV sustavima, površina svake komponente je ograničena, stoga je još važnije istisnuti maksimalnu učinkovitost proizvodnje električne energije na "jedinici površine". Kutno podesivi dizajn upravo pruža mogućnost ovog finog podešavanja.

*Za pojedince: znači veće povrate i kraća razdoblja povrata;

* Za sustav: to znači ukupnu stabilnost i učinkovitost;

* Za urbanu energetsku mrežu: poboljšanje kapaciteta za proizvodnju električne energije svake mikrostanice je jača karika u distribuiranom energetskom sustavu;

Drugim riječima, podešavanje kuta nije samo tehnički detalj, već i manifestacija urbanog ekonomičnog upravljanja energijom.

Bez brige za visoke zgrade u gradovima: dizajn otporan na vjetar i zaštitu od pada

U gradovima s visokim zgradama, mnogi stanovnici jedva čekaju isprobati balkonsku PV, ali često ih zaustavlja praktični problem: vjetrovi s visokih zgrada su jaki, hoće li solarni paneli biti otpuhani? Je li sigurno?

Ovo je vrlo razumna zabrinutost. Što je kat viši, to je veća brzina vjetra, a veća je i vjetru izložena površina fasade zgrade. Nakon što nije čvrsto pričvršćena, ne samo da će sama oprema biti oštećena, već može uzrokovati ozbiljne sigurnosne nezgode. Osobito u vjetrovitim područjima ili područjima s čestim tajfunima, otpornost na vjetar i zaštitu od pada balkonskog PV sustava postala su primarna razmatranja.

Srećom, s razvojem tehnologije i poboljšanjem standarda, novi balkonski fotonaponski sustav za montažu odavno je integrirao "sigurnost" u svoj DNK dizajna, a kroz niz strukturnih detalja i optimizacije materijala, osigurava da može biti stabilan poput planine čak iu visokim zgradama grada.

Koliki je pritisak vjetra na velikoj nadmorskoj visini?

Pogledajmo prvo podatke: U normalnim vremenskim uvjetima, brzina vjetra na katovima iznad 10 može biti 30%~50% veća od tla; kod jakih vjetrova trenutni pritisak vjetra na zgrade iznad 20 katova može doseći 400~800 Pa ili čak i više. To je ekvivalentno kontinuiranoj vlačnoj sili od 40\~80 kg po kvadratnom metru. Ako je struktura nestabilna, postoji opasnost od pada.

Stoga, pri projektiranju balkonskog fotonaponskog sustava, potrebno je krenuti od tri aspekta materijala, strukture i načina spajanja kako bi se osiguralo da ima sposobnost dugotrajne otpornosti na pritisak vjetra i rizike od pada.

Sustav zaštite od vjetra: učinite nosač "čvrstim, a ne labavim"

U modernom balkonski fotonaponski sustav za montažu s, općenito se uvodi struktura zaštite od vjetra (Wind-lock Bracket). To je višestruki mehanizam za stezanje i stezanje kako bi se osiguralo da se komponente neće tresti, podizati ili kliziti pod djelovanjem vjetra.

Uobičajeni dizajni uključuju:

* Dvoslojno zaključavanje tlačne trake: Gornji i donji dijelovi okvira komponente fiksirani su pritisnim trakama, koje ne samo da pritišću ploču, već također povećavaju stabilnost cjelokupnog okvira;

* Mehanička kopča za grizanje zuba: glavna greda nosača i instalacijska ruka povezani su kroz "strukturu za grizanje", a brava se sve više i više pritišće u uvjetima jakog vjetra;

* Kombinacija opružne pločice matice protiv otpuštanja: Koristite pričvršćivače otporne na udarce, koje nije lako otpustiti čak ni uz dugotrajne vibracije;

* Nevidljiva struktura šarki: Neki podesivi kutni nosači ugrađeni su sa šarkama kroz rotirajuću osovinu i postavljen je bajunet koji se lako podešava i osigurava čvrstoću pričvršćivanja.

Koncept dizajna ovih struktura sličan je konceptu dijelova krila zrakoplova ili konektora mosta, osiguravajući da nema labavljenja ili lomljenja na točki koncentracije naprezanja, čime se učinkovito odupire kontinuiranom pritisku i iznenadnom udaru uzrokovanom jakim vjetrovima.

Uređaj protiv pada: višestruka jamstva, bez skrivenih opasnosti

Osim zaštite od vjetra, potrebno je spriječiti i "padanje". Osobito u visokim zgradama, kada fotonaponska oprema instalirana na balkonu padne, posljedice će biti katastrofalne. Stoga moderni sustavi općenito imaju sekundarni zaštitni mehanizam protiv pada.

Osnovne komponente uključuju:

* Kabel protiv pada od nehrđajućeg čelika: Svaki fotonaponski panel ili nosač povezan je s tijelom balkona pomoću sajle od nehrđajućeg čelika. Čak i ako se glavno učvršćenje slučajno olabavi, ono također može igrati ulogu "sigurnosnog užeta" za sprječavanje pada.

* Sustav samozaključavajućih kuka: Slično strukturi kuke koju koriste radnici na velikim visinama, automatski se zaključava na zaštitnu ogradu balkona ili zidnu strukturu kada je komponenta instalirana. Kada se opterećenje promijeni, automatski se zaključava kako bi se povećala suvišna sigurnost.

* Dizajn graničnog vijka: granični uređaj postavljen je na kraju instalacije kako bi se spriječilo ukupno klizanje čak i ako je položaj pomaknut zbog strukturalnog starenja ili potresa.

Ovaj mehanizam dvostrukog osiguranja "sustava protiv pada glavne strukture" u određenoj je mjeri blizak sigurnosnom konceptu sustava užeta za penjanje. Čak i ako se dogodi ono najgore, neće izmaći kontroli.

Lagani materijal također je ključ sigurnosti

Nemojte pogrešno misliti da je "teško sigurno". U scenarijima korištenja visokih zgrada, lagani materijali visoke čvrstoće su razumniji izbor. Trenutno se za uobičajenu balkonsku PV montažu uglavnom koriste sljedeći materijali:

* Aluminijska legura visoke čvrstoće (kao što je 6063-T5): niske gustoće, visoke čvrstoće, dobra otpornost na hrđu, pogodna za dugotrajnu izloženost vanjskom okruženju;

* Vruće pocinčani ugljični čelik: nakon posebnog tretmana protiv korozije, ima prednosti i u težini i u čvrstoći te se široko koristi u glavnom nosivom okviru;

* Pričvršćivači od nehrđajućeg čelika: iznimno jaka antikorozivna sposobnost, ključni dijelovi nisu lako hrđajući i ogoljeni;

Kombinacijom odabira materijala i strukturne optimizacije, balkonski fotonaponski sustav može zadržati snagu dok izbjegava nepotrebna dodatna opterećenja zgrade, što predstavlja ravnotežu između sigurnosti i praktičnosti.

I estetika i praktičnost: snažna arhitektonska integracija

Kako balkonski fotonaponski uređaji ulaze u živote urbanih stanovnika, osim učinkovitosti proizvodnje električne energije i sigurnosti instalacije, još jedan "kamen spoticanja" koji se ne može zanemariti je problem izgleda.

U modernom cities where every inch of land is valuable and aesthetics are diverse, people are no longer satisfied with the extensive installation of "just works". Balconies are not only places to dry clothes and plant flowers and plants, but also windows for people facing nature in urban life. A photovoltaic system that destroys the facade of a building and blocks light may be regarded as a "burden" by residents even if it generates electricity efficiently.

Od "industrijskog stila" do "arhitektonskog jezika"

Rani balkonski fotonaponski sustavi nosača često su potjecali iz industrijskih scena, tražeći snagu i funkciju, ali zanemarujući vizualni doživljaj stambenog okruženja. Debeli čelični okvir, neuredno ožičenje i izložene komponente nisu samo ružni, već često dovode do ometanja vlasništva ili susjedskih sporova.

Kako bi riješili ovaj problem, moderni balkonski fotonaponski sustavi nosača postupno uvode "arhitektonski jezik":

* Jednostavne linije i lagana struktura: Cjelokupni oblik nastoji biti minimalistički, izbjegavajući složene križne strukture, tako da ljudi iz daljine ne mogu reći da je "ovo fotonaponski sustav";

* Skriveni dizajn vijaka i tlačne trake: skrivanjem priključnih točaka i pritisnih ploča zadržava se čist i uredan izgled;

* Ujednačena obrada boja: Površina nosača koristi mat sivu, srebrno bijelu, crnu i druge boje bliske fasadi zgrade, koje nisu nagle i ne dominiraju;

* Prilagodite geometriju balkona: Prema uobičajenom omjeru širine i visine balkona, debljini ograde, obliku uglova i drugim prefabriciranim oblicima nosača, može se "integrirati" nakon instalacije.

Ova transformacija iz "proizvodnog jezika" u "arhitektonski jezik" važan je korak za istinsku integraciju balkonskih fotonapona u životni stil stanovnika.

Dizajn nevidljivog nosača: oprema za proizvodnju električne energije "nestaje"

Kako bi se dodatno smanjio osjećaj opreme, različiti "nevidljivi" koncepti dizajna usvojeni su u strukturi nosača kako bi fotonaponski sustav bio vizualno što slabiji:

1. Ugrađeni dizajn sa presavijenim rubom: nakon što je glavna greda nosača pričvršćena na zaštitnu ogradu ili zid, rub je presavijen u fiksnu strukturu i gotovo da nema očigledne izbočine iz daljine.

2. Lagani šuplji kostur: Tradicionalna zapečaćena stražnja ploča je poništena, a šuplja struktura je usvojena kako bi se smanjila težina i smanjila prepreka, čineći komponente da izgledaju "prozirnije".

3. Modularno integrirano oblikovanje: Izvorno izloženi kabeli i konektori integrirani su u kostur nosača, a "osjećaj strojarnice" uzrokovan izloženim linijama izbjegnut je kroz integrirano pakiranje.

4. Optimizacija asimetričnog kuta nagiba: Za balkone s različitim orijentacijama sjever-jug i istok-zapad, usvojen je asimetrični dizajn kako bi kut nagiba komponente bio prirodniji u strukturi i formirao kontinuirani odnos produžetka sa zidom.

Ovi dizajni čine balkonski fotonapon više ne "elektranom koja visi izvan prozora", već dijelom skrivenim u životnoj sceni, uzimajući u obzir i funkciju i ljepotu.

Prilagodba ultratankim fotonaponskim pločama: tankoća je također vrsta ljepote

Nije dovoljno da nosač izgleda dobro, već i same komponente moraju to pratiti. Nova generacija balkonskih sustava uglavnom koristi ultratanke, prozirne ili potpuno crne fotonaponske panele, koji su po vizualnom izražaju bliži "građevinskim materijalima" nego "opremi za proizvodnju električne energije".

Ultra-tanke staklene komponente (3\~4 mm): Debljina je oko 40% manja od debljine tradicionalnih komponenti, a vizualni pritisak manji je nakon ugradnje, što je prikladno za balkonske ograde ili konzolne zidove.

Prozirne komponente: neka područja propuštaju svjetlost, tako da balkon i dalje može zadržati prirodne svjetlosne kanale, uzimajući u obzir funkcije sadnje, ventilacije i rasvjete.

Integrirane crne komponente: korištenjem potpuno crnih okvira i nereflektirajućih premaza, sveukupna tamna tekstura zrcala savršeno se slaže s modernim stambenim vanjskim staklenim ili metalnim fasadama.

Nakon što se ove komponente usklade s nosačem, izgled je gotovo poput komada ukrasnog stakla ili vjetrobrana, a ne tradicionalnog "solarnog panela", što lakše prihvaćaju stanovnici, imovina i arhitekti.

Društveni učinak arhitektonske integracije

Poboljšanje izgleda balkonskih fotonaponskih sustava nije samo estetski problem, već i praktični pokretač. Mnogi urbani pilot projekti su otkrili da:

* Pojava je usklađena, a prihvaćanje od strane stanovnika poraslo je za oko 60%;

* Uprava imovine se više ne protivi oštro, a stav podrške ugradnji je pozitivniji;

* Arhitektonski dizajneri počeli su aktivno razmatrati "ugrađeno" rješenje fotonaponskih komponenti i ugraditi ih u strukturu zgrade.

* Nakon što se promijeni iz "kasnijeg vanjskog priključka" u "dio zgrade", balkonski fotonaponski uređaji moći će se premjestiti iz male spontane instalacije u veliki urbani raspored.
