Ravni krov PV montaža

Od dizajna do rada i održavanja: Tehničke točke cijelog procesa sustava za ugradnju ravnog krova PV

Strukturne značajke ravnih krovnih PV nosača
Ravni krov PV nosači Obično se odnose na strukturne sustave instalirane na krovnim površinama bez očitog nagiba za podršku fotonaponskog modula. Njegova jezgrena struktura uključuje komponente kao što su baza, grede, vertikalne nosače, šine i stezaljke, formirajući ukupni stabilan i jednostavljen sustav koji nosi opterećenje.
Za razliku od ugradnje krova, glavne značajke sustava ravnih krova su podesivi dizajn nagiba i kompatibilnost sa zaštitom od krova. U dizajnu sustava, Dongsheng New Energy koristi kombinaciju modularne strukture i standardiziranih komponenti kako bi se ugradnja ne samo prilagodila različitim vrstama komponenti, već i prilagođavanje nagiba u skladu s lokalnim uvjetima kako bi se optimizirala učinkovitost proizvodnje električne energije.

Klasifikacija montažnih metoda instalacije

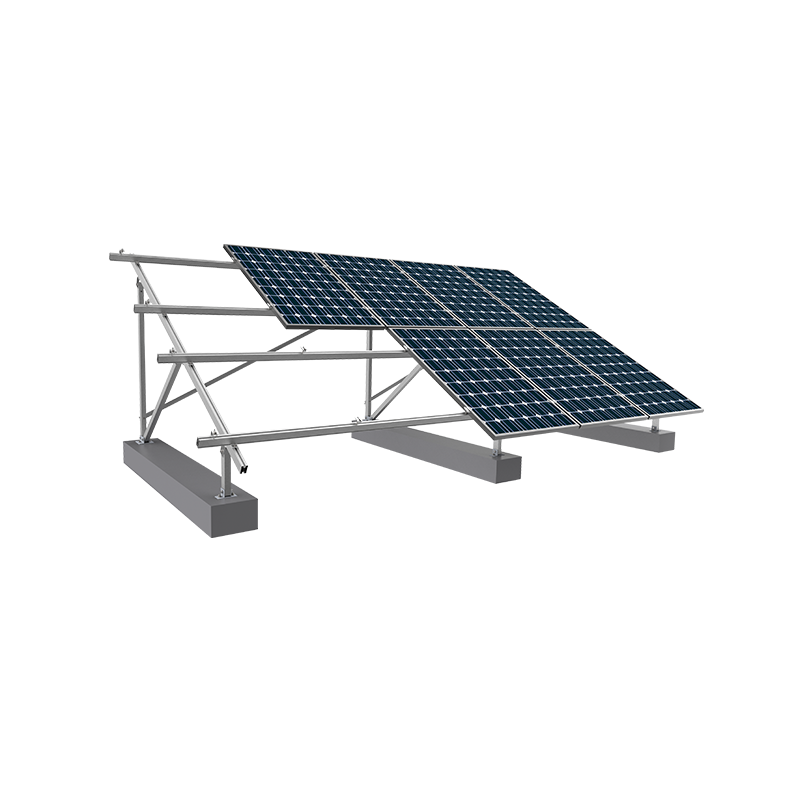

1. Instalacija bez penetracije (tip balasta)
Ova metoda koristi blokove protuteže za postizanje stabilnosti sustava bez bušenja rupa na krovu. Često se koristi na krovovima gdje se vodootporni sloj ne može oštetiti. Balast materijali obično koriste betonske blokove ili metalne kontra -težinske blokove. Izgled treba uzeti u obzir u kombinaciji s silom vjetra na licu mjesta, kapacitetom opterećenja krova i uvjetima odvodnje.

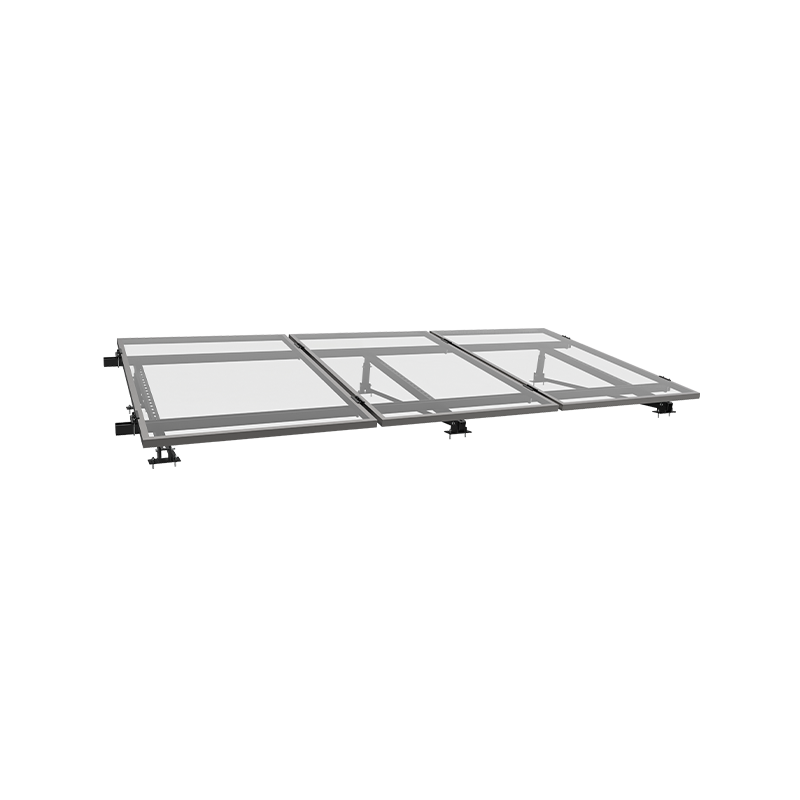

2. Ugradnja prodora (pričvršćivanje vijaka kemijskog sidra/ekspanzije)
Kad krovna struktura omogućuje prodor, sustav za ugradnju može se ojačati sidrenjem kako bi se dodatno povećala otpornost na vjetar. Pogodan je za betonske krovove i tvorničke krovove s jakim strukturnim ležajevima, ali vodootporno brtvljenje treba usredotočiti kako bi se spriječilo prodiranje vode.
3. Podesiva instalacija nagiba
Kako bi se prilagodila optimalnom kutu proizvodnje energije u različitim širinama, neke ravne krovne nosače Dongsheng-a Nova energija prihvaćaju podesivi dizajn nogu nogu, tako da se kut komponente može fleksibilno postaviti u rasponu od 10 ° -30 °, poboljšavajući prosječnu godišnju učinkovitost stvaranja godišnje energije.

Odabir materijala i zahtjevi za liječenje protiv korozije
PV nosači su dugo izloženi vanjskim okruženjima i moraju imati dobru otpornost na vremenske uvjete, otpornost na koroziju i mehaničku čvrstoću. Glavni materijali u industriji uključuju:
* Aluminijska legura (uobičajeni model 6063-T5): lagana težina, jaka otpornost na koroziju, pogodna za projekte osjetljive na krovna opterećenja.
* Vruće pocinčani ugljični čelik: visoke troškove performanse, stabilna struktura, pogodna za okruženje s velikim opterećenjima vjetra.
* Učvršćivači od nehrđajućeg čelika: Koristi se za dijelove za učvršćivanje komponenata kako bi se izbjeglo labavljenje zbog metalne kontaktne korozije.
Proizvodi s ravnim krovom koje je pružio Taizhou Dongsheng New Energy prošao je certifikat sustava upravljanja kvalitetom ISO. Neke temeljne komponente prihvaćaju neovisni patentirani strukturni dizajn, a površinski tretman prihvaća vruće pocinčane (≥80 μm) ili anodizirajući procese kako bi učinkovito proširio radni vijek.

Dizajn opterećenja vjetrom i stabilnosti sustava
Ravni krovni PV nosači često su izloženi prednjem dijelu vjetra zbog dizajna nagiba, a otpor vjetra postaje ključni pokazatelj u dizajnu. Dizajn sustava mora izračunati opterećenje vjetra prema "kodu opterećenja građevine" na lokaciji projekta.
Dongsheng New Energy koristi kombinaciju strukturne simulacije i procjene podataka na licu mjesta za provođenje analize konačnih elemenata na naponskim točkama ugradbenog sustava kako bi se osigurala ukupna stabilnost sustava u jakom vjetrovitom okruženju. Za balastirani instalacijski sustav, Dongsheng -ov dizajnerski tim dodatno poboljšava otpor vjetra sustava optimiziranjem aranžmana za protutežu i usvajanjem dizajna vjetrobranskog stakla.

Kompatibilnost fotonaponskih modula i nosača
Fotonaponski moduli različitih proizvođača razlikuju se po veličini, debljini i težini, a sustavi za ugradnju ravnih krovnih PV -a moraju imati dobru kompatibilnost. Dongsheng Nova energija postavila je razne vodilice željezničke žljebove i podesive stezaljke tijekom istraživanja i razvoja, tako da se sustav za ugradnju može prilagoditi mainstream komponentama serije 166/182/210, što pogoduje fleksibilnom odlučivanju kupaca u komponentama i napretku projekta.
Koordinacija montažnog sustava i put ožičenja pretvarača također je dio integracije sustava. Dongsheng je sveobuhvatno razmatrao raspored komponenti, izgled pretvarača i smjer kabela tijekom faze dizajna projekta kako bi se poboljšala ukupna učinkovitost konstrukcije sustava.

Praktičnost održavanja i životni ciklus sustava
Radni vijek sustava ravnog krova obično je dizajniran da bude više od 25 godina. Tijekom tog razdoblja, trajnost strukture, praktičnost održavanja i sposobnost čišćenja komponenata postaju ključni čimbenici koji utječu na stabilnost proizvodnje energije.
Taizhou Dongsheng New Energy uključuje prikladne konektore, tračnice za brzo instalaciju i druge strukturne dizajne u dizajn proizvoda i postavlja dovoljnu širinu kanala kako bi se olakšalo svakodnevno uvid i čišćenje od strane osoblja za rad i održavanje. Neki ugrađeni sustavi opremljeni su prikupljanjem vode i utora za odvodnju i utora za usmjeravanje uzemljenja kako bi se poboljšala standardizacija ožičenja na licu mjesta.

Kao jezgra potporna struktura fotonaponskog sustava, ravni krov PV montaža igra ključnu ulogu u stabilnosti sustava, učinkovitosti proizvodnje energije i upravljanju radom i održavanjem. Oslanjajući se na kontinuirane tehničke istraživačke i razvojne sposobnosti i zrelo iskustvo isporuke projekata, Taizhou Dongsheng New Energy formirao je integrirani servisni sustav koji pokriva dizajn, proizvodnju, instalaciju i održavanje, pružajući vrlo pouzdana i prilagodljiva rješenja za podršku ravnog krova za globalno distribuirano tržište fotonaponta.

Temelj za podršku fotonaponskog sustava: Sustavna analiza ugradnje ravnog krova PV

Struktura sustava ravnog krova PV ugradnje
Ravni krov PV nosači Općenito se instaliraju na krovovima bez očiglednih uglova nagiba. Njihova je funkcija stabilno nositi fotonaponske module i osigurati njihov siguran rad u različitim klimatskim uvjetima. Prema različitim metodama ugradnje, ravni krovni PV nosači mogu se otprilike podijeliti u nekoliko vrsta, kao što su tip balasta, vrsta prodora i podesivi kut.
Struktura tipa balasta koristi kontra -težine kako bi sustav bio stabilan i pogodan je za krovove koji ne dopuštaju bušenje, poput nekih komercijalnih krovova; Struktura tipa prodora pričvršćena je na betonsku konstrukciju krova kroz sidra i pogodna je za područja s velikim opterećenjima vjetra; a podesiva struktura tipa nagiba prilagođava orijentaciju komponenti prema lokalnom kutu sunca kako bi se poboljšala učinkovitost proizvodnje energije. Taizhou Dongsheng New Energy Technology Co., Ltd. U stvarnim projektima bit će odabrano odgovarajuće rješenje za ugradnju, a struktura će se optimizirati na temelju faktora kao što su krovna struktura, geografski položaj, razina brzine vjetra i nosivost.

Utjecaj metode instalacije na strukturnu sigurnost
Način instalacije ravni krov PV nosači usko je povezan sa krovnom strukturom. Odabir razumne metode instalacije ne samo da pomaže u poboljšanju učinkovitosti gradnje, već utječe i na život i otpornost na rizik sustava.
*Metoda instalacije balasta: Ova metoda ne oštećuje krovnu strukturu i često se koristi u zgradama gdje bušenje nije dopušteno na krovu, poput komercijalnih zgrada ili tvorničkih krova s ​​tankim vodootpornim slojevima. Ballast blok uglavnom je izrađen od betonskih ili montažnih metalnih protuteža, a opterećenje je ravnomjerno raspoređeno s vodećim željezničkim sustavom. Kada Taizhou Dongsheng New Energy Technology Co., Ltd., nanese ovo rješenje, ona će se kombinirati s prostirkama protiv klizanja i dizajna oluka kako bi se smanjio utjecaj na krovni vodootporni sloj.
*Metoda učvršćivanja prodora: Pogodno za krovove visoke strukturne čvrstoće, poput ojačanih betonskih krovova. Montaža je fiksirana u konstrukcijskom sloju pomoću vijaka za proširenje ili kemijskih sidra radi poboljšanja ukupne stabilnosti. Ova metoda ima snažnu otpornost na opterećenje vjetra, ali moraju se poduzeti mjere brtvljenja i hidroizolacije kako bi se spriječilo prodiranje vode s krova.
*Podesiva nagibna struktura: Koristi se za optimizaciju kuta između komponente i sunčevog zračenja, uobičajena je u niskim i srednjim širinama. U montažnom sustavu koji je dizajnirao Taizhou Dongsheng New Energy Technology Co., Ltd., nagib se može prilagoditi od 10 ° do 30 °, uzimajući u obzir i praktičnost instalacije i učinkovitost proizvodnje električne energije.

Odabir materijala i tehnologija antikorozije
PV nosači koje dugo rade u različitim klimatskim uvjetima moraju imati dobru otpornost na koroziju i strukturnu stabilnost. Uobičajeni materijali uključuju čelik s pocinčanikom od vrućih, aluminijska legura, nehrđajući čelik, itd.
*Ugradnja čelika od pocinčanog pocinca: visoka čvrstoća, pogodna za veliki raspon i jaki okruženje tlaka vjetra, površinski pocinčana debljina sloja obično je iznad 80 mikrona, što učinkovito sprječava koroziju. Taizhou Dongsheng New Energy Technology Co., Ltd., strogo kontrolira debljinu pocinčanog sloja tijekom proizvodnje proizvoda kako bi se osiguralo da se radni vijek ugrade dosegne više od 25 godina.
*Ugradnja aluminijske legure: lagana težina, jednostavna instalacija, pogodna za krovove s ograničenim nosivim kapacitetom, široko se koristi u fotonaponskim projektima na krovu. Tvrtka odabire 6063-T5 industrijski aluminijski profil i povećava svoj vremenski otpor anodizacijom.
*Učvršćivači od nehrđajućeg čelika: Koristi se za priključke i blokove tlaka u željeznici, što može izbjeći koroziju razlike u metalnom potencijalu i poboljšati ukupnu izdržljivost sustava.
Taizhou Dongsheng New Energy Technology Co., Ltd. kombinira karakteristike različitih inženjerskih projekata kako bi kupcima pružili razna rješenja za odabir materijala i surađivali s testiranjem proizvoda i testiranjem trećih strana kako bi se osigurao pouzdan rad sustava.

Analiza opterećenja vjetrom i strukturni napon
Opterećenje vjetra važan je faktor u dizajnu fotonaponskih sustava ravnih krova, posebno u obalnim i jakim područjima brzine vjetra. Razumni dizajn otpornosti na vjetar izravno utječe na sigurnost i dugoročnu stabilnost sustava.
Dizajnerski tim Taizhou Dongsheng New Energy Technology Co., Ltd., koristi strukturni softver za provođenje analize konačnih elemenata i simulaciju stresnih točaka sustava. Prema "kodu opterećenja građevinske strukture" u različitim regijama, razmotrite parametre kao što su smjer vjetra, visina zgrade, koeficijent trenja krova unaprijed tijekom faze rasporeda sustava, dizajnirajte razumnu raspodjelu balasta i razmak ugradnje kako bi se osigurala strukturna sigurnost sustava pod dizajnerskom brzinom vjetra. Tijekom instalacije projekta na licu mjesta, tehničari tvrtke procijenit će uvjete vjetra na licu mjesta i prilagoditi se na temelju meteoroloških podataka i stvarne situacije krova.

Izgled PV modula i iskorištenost prostora
U dizajnu sustava ravnih krova, raspored komponenti utječe na ukupnu učinkovitost proizvodnje energije, efekt ventilacije i rezervaciju kanala održavanja. Uobičajeni aranžmani uključuju jednoredni aranžman u smjeru sjever-jug, dvoredni aranžman unazad, aranžman s dvostrukim nagibom istok-zapad, itd.
Taizhou Dongsheng New Energy Technology Co., Ltd., optimizira upotrebu krovnog prostora, istovremeno osiguravajući razumnu orijentaciju komponenti kroz integrirani dizajn komponenti i ugradbenih sustava. Za krovove s preprekama (poput otvora i spremnika za vodu), tvrtka će dizajnirati personalizirana rješenja za ožičenje i izgled kako bi poboljšala ukupnu učinkovitost projekta. Postavljanje kanala za održavanje također je ključni sadržaj u planu tvrtke. Obično je rezerviran prostor od oko 600 mm između svake skupine komponenti kako bi se olakšalo čišćenje i održavanje.

Održavanje sustava i nakon upravljanja
Iako je sustav za ugradnju ravnog krova statička struktura, još uvijek joj je potrebna redovita inspekcija i održavanje kako bi produžila radni vijek sustava i osigurala siguran rad komponenti. Taizhou Dongsheng New Energy Technology Co., Ltd. formulira redoviti plan inspekcije za svaki projekt, uključujući pričvršćivanje konektora, pregled hrđe i nadzor pomaka temelja.
Za balastirane strukture također je potrebno redovito provjeravati pomak ili labavljenje bloka protuteže i pravovremeno prilagoditi; Za prodorne strukture obratite pažnju na to je li točka sidrenja labava i je li vodootporni sloj starenje. Tvrtka pruža kupcima priručnike za održavanje i tehničku podršku kako bi im pomogli da uspostave knjige o operaciji sustava.
