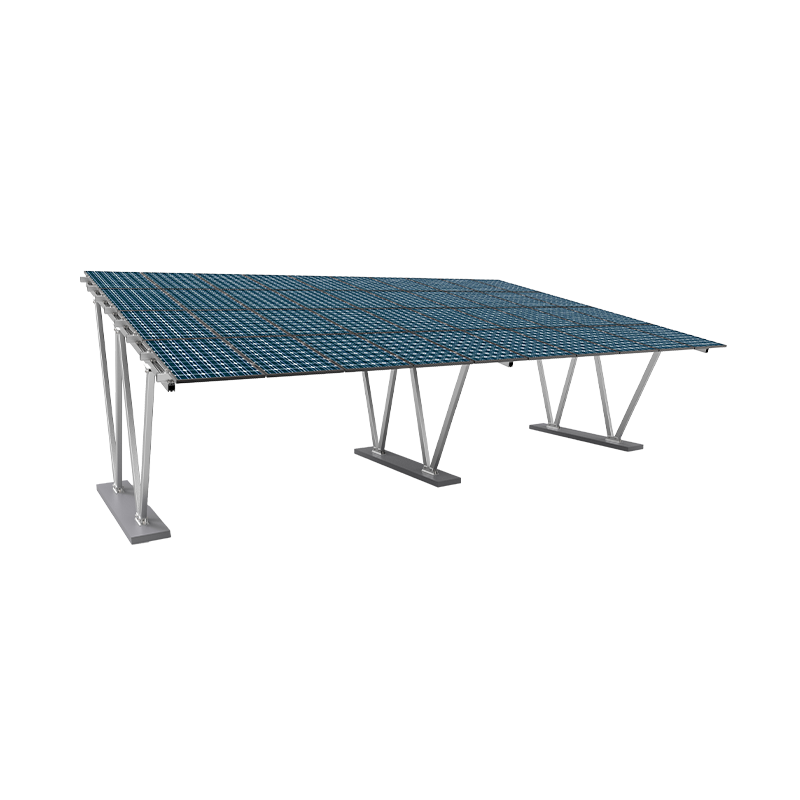

SUSTAVNI SUSTAV PV

Strukturna logika i praksa primjene sustava za ugradnju PV

Osnovni strukturni sastav sustava za ugradnju PV -a
A SUSTAVNI SUSTAV PV uglavnom se sastoji od okvira čelične konstrukcije, montaže za ugradnju PV modula, temeljne strukture, sustava za odvodnju, pričvršćivanja pričvršćivanja i drugih dijelova. Prema strukturnoj metodi, ona se može podijeliti na jednu nagib, dvostruki nagib, obrnuti t tip, y tipa, ravni gornji tip i druge oblike, obično prilagođeni faktorima kao što su veličina mjesta, izgled vozila, zahtjevi za rasvjetom itd.
Sustav podrške ne samo da mora imati funkciju nošenja PV komponenti, već također udovoljava zahtjevima opterećenja vjetra, opterećenja snijega i prometa vozila, te imati određene tehničke standarde za sigurnost, izdržljivost i kapacitet građevine.

Funkcionalna integracija: temeljna prednost sustava za podršku brodu
1. Kompatibilno s potrebama za proizvodnju energije i sjenčanja
Sustav za ugradnju PV -a za ugradnju integrira PV komponente na vrh broda, tako da originalni postrojenje za pojedinačno zasjenjenje ima funkciju proizvodnje energije, štednje zemljišnih resursa i poboljšanja ekonomskih koristi po jedinici površine. Za područja s uskom korištenjem gradskog zemljišta posebno je prikladna za izgradnju postrojenja za potporu zelene energije na velikim parkiralištima ili komercijalnim mjestima.
2. Poboljšajte dodanu vrijednost zgrada
Sustav za ugradnju brodova može se kombinirati s punjenjem gomile i sustavima za skladištenje energije baterije za izgradnju "integriranog PV skladištenja i punjenja" platforme koja je pogodna za nove scenarije punjenja energetskih vozila, a također je prikladna za lokalnu potrošnju i upravljanje energijom.

Ključne točke i prilagodljivost strukturnog dizajna
Taizhou Dongsheng New Energy Power Engineering Co., Ltd., u potpunosti razmatra sljedeće aspekte u dizajniranju montaže za poboljšanje primjenjivosti i sigurnosti sustava:
1. Analiza strukturne stabilnosti
Struktura ugradnje mora izračunati opterećenje na temelju podataka kao što su brzina vjetra, debljina snijega i razina potresa na mjestu projekta. Tijekom procesa dizajniranja, tvrtka široko koristi softver za strukturnu analizu za trodimenzionalno modeliranje i simulaciju sile kako bi osigurala da sustav dugo može raditi stabilno.
2. Odabir materijala i liječenje protiv korozije
Glavna konstrukcija uglavnom je izrađena od vrućeg pocinčanog ugljičnog čelika ili aluminij-magnesium-cink legura, koji ima snažnu otpornost na koroziju. U obalnim ili visokim humidnosti, površinska pasivacija, raspršivanje ili komponente od nehrđajućeg čelika također se koriste za poboljšanje životnog vijeka.
3. Dizajn za odvodnju i uklanjanje snijega
Vrh broda je obično dizajniran s određenim kutom nagiba kako bi se olakšalo prirodno ispuštanje kišnice i snijega. Neke će strukture također integrirati kolica za odvodnju i sustave za odvodnu cijevi kako bi se spriječilo da kišnica kaplje izravno i uzrokuje nakupljanje vode na zemlji.

Prilagođena aplikacija u različitim scenarijima
1. Parkiralište komercijalne zgrade
Pogodan je za modularnu strukturu montaže, brzu instalaciju i poboljšanu učinkovitost izgradnje na licu mjesta. Može se integrirati s inteligentnom rasvjetom, sustavom oglašavanja, vodičima itd. Kako bi se poboljšale dodatne funkcije komercijalnog prostora.
2.
Struktura je uglavnom velikog tipa Y ili invertiranog T-tipa, s jačim kapacitetom ležaja, koji može zadovoljiti potrebe za parkiranjem vozila i kamiona koji putuju zaposlenima. PV sustav može se povezati s tvorničkim elektroenergetskim sustavom na licu mjesta kako bi se smanjili troškovi električne energije.
3. Stambeni prostor ili bolnički pribor
Obično je dizajniran kao dvostruki nagib ili ravni krov, s jednostavnom strukturom, lijepim i koordiniranim izgledom, usredotočujući se na efekt sigurnosti i sjenčanja. Često se kombinira sa sustavom upravljanja zelenom energijom u zajednici kako bi podržao neizravno napajanje električnih vozila.

Način izgradnje i sustav rada i održavanja
1. tvornička montaža i sklop na licu mjesta
Kako bi poboljšala učinkovitost gradnje i dosljednost proizvoda, tvrtka promiče montažne metode konstrukcije. Glavna struktura je izrezana, izbušena i tretirana na površini u tvornici, a zatim se transportira na mjesto za modularni sklop radi smanjenja zavarivanja na licu mjesta i sekundarnog vremena obrade.
2. Navođenje instalacije i kontrola kvalitete
Taizhou Dongsheng New Energy Power Engineering Co., Ltd., kupcima pruža usluge smjernica na licu mjesta kako bi osigurali da se ugradnja postavi na standardizirani način, a PV komponente su raspoređene razumno. Nakon instalacije provodi se strukturni pregled i uklanjanje pogrešaka u sustavu, a pouzdanost projekta poboljšava se mehanizmom prihvaćanja treće strane.
3. Podrška za rad i održavanje
Rad i održavanje sustava za ugradnju PV-a za prijevoz je usredotočen na inspekciju strukturne stabilnosti, popravak antikorozijskog premaza, održavanje pričvršćivača i čišćenje prašine. Tvrtka pruža redovne planove za inspekciju i održavanje kako bi korisnicima pomogao u održavanju stabilnog rada sustava.

Izgradite scenarij sinergije zelenog putovanja i energije
Vođen ciljem "dvostrukog ugljika", SUSTAVNI SUSTAV PV razvija se prema fuzijskom modelu "transporta energije". Povezivanje PV sustava s opremom za skladištenje energije, hrpama za punjenje električnih vozila i sustavima upravljanja potrošnjom energije može postići sljedeće sinergijske scenarije:
* PV stvaranje energije izravno isporučuje energiju novim energetskim vozilima tijekom dana;
* Upotrijebite opremu za skladištenje energije za postizanje opskrbe napajanjem u večernjim satima;
* Uspostavite stanicu za punjenje zelenog putovanja koja će služiti gradskim sustavom prijevoza s niskim udjelom ugljika.
Ubuduće, PV sustav za prijevoz ne samo da će biti kombinirani nosač parkiranja i proizvodnje energije, već i osnovni čvor za realizaciju integracije multi-sCenario funkcija.

Integrirani trend primjene i razvoja višenamjenskog sustava za ugradnju PV -a

Dvostruka vrijednost Pozicioniranje PVS -a
A SUSTAVNI SUSTAV PV je strukturni sustav koji integrira PV energije proizvodnje energije i zasjenjanja vozila, a obično se instalira na parkiralištima, stambenim prostorima, komercijalnim plazama ili industrijskim parkovima. Ne samo da vozila pruža zasjenjenje, sklonište za kišu i usporavanje funkcija starenja, već također shvaća pretvorbu i korištenje solarne energije na licu mjesta putem PV modula. Ova vrsta sustava važna je grana distribuiranih PV sustava, a često se istovremeno promovira istovremeno s nadogradnjama urbanog planiranja energije i prometne infrastrukture. Tijekom postizanja funkcionalne integracije, montaža PV-a za prijevoz je pokazala višedimenzionalne zahtjeve za dizajnom za strukturnu čvrstoću, performanse ležaja, prostorni izgled, kapacitet odvodnje i praktičnost instalacije.

Uobičajeni strukturni oblici i odabir materijala
Struktura za ugradnju PV PV često je podijeljena na jednostruku nagib, dvostruki nagib, konzole i simetrične tipove stupaca. Specifični oblik određuje se prema veličini mjesta, smjeru prometa vozila, uvjetima osvjetljenja i rasporedu odvodnje.
*Pojedinačna nagiba: pogodno za raspored zida ili ograničeno prostore, jednostavan oblik i fleksibilni kut ugradnje.
*Dvostruki nagib: simetrični oblik, glavna greda postavljena u sredini montirane, relativno uravnotežene strukture, pogodne za velika parkirališta.
*Vrsta konzole: Stupci su raspoređeni na jednoj ili obje strane, a grede se proširuju i formiraju zaklonjeno područje, što smanjuje opstrukciju parkirnih mjesta i poboljšava brzinu korištenja.
U pogledu materijala, obično korišteni uključuju čelik s pocinčanim čelikom, aluminijske legure i aluminij-magnesium-zink leguru. Toplo pocinčani čelik ima dobru otpornost na koroziju i visoku čvrstoću, a pogodan je za područja s jakim opterećenjem vjetra i snijega; Aluminijska legura koristi se u projektima s visokim vizualnim i estetskim potrebama zbog svoje lagane težine i urednog izgleda.

PV modul izgled i metoda priključivanja
U sustavu za ugradnju, PV moduli se obično postavljaju na vrh montaže u vodoravnom ili vertikalnom izgledu. Metoda izgleda trebala bi optimizirati kut nagiba prema kutu sunčevog zračenja na licu mjesta, uglavnom između 10 ° i 25 °, kako bi se poboljšala prosječna godišnja učinkovitost proizvodnje energije.
U smislu metode povezivanja, za brzo implementaciju i održavanje može se koristiti sustav za instalaciju modula za klip na modulu; Neki projekti također kombiniraju metode povezivanja tipa bloka i stezaljki kako bi se prilagodili različitim okvirima modula i karakteristikama raspodjele opterećenja. Izgled gornjeg modula brojača trebao bi uzeti u obzir dizajn odvodnog kanala kako bi se izbjeglo nakupljanje i curenje vode.

Strategija prilagodbe temelja i temeljne prilagodbe
Temeljni oblik ugradbenog sustava varira ovisno o tlu mjesta, teretnim zahtjevima i razdoblju konstrukcije. Uobičajene metode temelja uključuju:
* Montažni betonski temelj: koristi se u područjima sa stabilnom geologijom i relativno širokim razdobljem gradnje.
* Temelj sidrenja tipa vijaka za širenje: pogodan za izgrađeno tvrdo tlo (poput betonskog poda, površine asfaltiranja od opeke).
* Temelj za vijak: pogodno za neke meke scenarije nanošenja ili uklonjive nanošenje.
Taizhou Dongsheng New Energy Technology Co., Ltd., pruža fleksibilna rješenja za prilagodbu u dizajnu temelja, koja mogu prilagoditi vrstu i dubinu temelja prema različitim razlikama na terenu kako bi se osigurala ukupna stabilnost i životni vijek.

Ključne točke konstrukcijskog dizajna opterećenja PV sustava
PV sustav za prijevoz mora u potpunosti razmotriti kombinirane učinke opterećenja vjetra, opterećenja snijega i seizmičkog opterećenja, posebno u područjima s visokim visinama ili drastičnim sezonskim klimatskim promjenama. U konvencionalnom dizajnu:
* Opterećenje vjetra izračunava se prema lokalnoj godišnjoj maksimalnoj brzini vjetra kako bi se osiguralo da razina otpora vjetra u strukturi zadovoljava standard;
* Snow opterećenje analizira se simuliranjem jednoliko raspoređenog opterećenja u stanju snijega kako bi se analizirao glavni snop, pomoćni snop i čvorovi za povezivanje;
* Opterećenje potresa usredotočeno je na ukupnu krutost i seizmički otpor spojnih čvorova, a ekspanzijski spojevi i uređaji za apsorpciju udara konfigurirani su kad je to potrebno.
Tim Dongsheng New Energy Technology koristi alate za analizu simulacije konačnih elemenata kako bi unaprijed procijenio stabilnost sustava i provjerio strukturnu pouzdanost stvarnim testovima.

Električna veza i iskorištavanje energije PV sustava
Sustav montaže PV PV je strukturna osnova PV elektrane. Gornje PV komponente povezane su u nizu i paralelno da bi tvorile niz. Nakon povezivanja s pretvaračem, oni izlaze izmjeničnu struju, koja se može izravno povezati s parkovnom mrežnom mrežom, koja se koristi za punjenje napajanja gomile ili proizvodnju energije povezane s mrežom.
Uobičajene električne konfiguracije uključuju i:
* Kutija DC kombinirana je raspoređena na jednoj strani broda za centralizirano ožičenje;
* Pretvarač je instaliran na stupcu ili neovisnu platformu iza montaže;
* Sustav zadržava korita ili cijevi kabela kako bi se izbjeglo izlaganje kabela i poboljšala sigurnost i čistoću.
Taizhou Dongsheng New Energy Technology Co., Ltd., može pružiti cjelovita rješenja od dizajna dijagrama ožičenja, odabira opreme do zaštitne instalacije u smislu integracije sustava.

Upravljanje i upravljanje održavanjem i analiza dugoročne ekonomske koristi
Rad i održavanje PV sustava za upravljanje prikladnijim je od običnih krovnih sustava jer je montaža umjerene visine, što je prikladno za održavanje i čišćenje. Redovni pregled montažnih pričvršćivača, statusa pretvarača i podataka o stvaranju energije je temeljna veza kako bi se osiguralo stabilan rad sustava.
Iz perspektive ekonomskih koristi, sustav za ugradnju PV -a ima sljedeće karakteristike:
*Početno ulaganje može se oporaviti putem više kanala kao što su trgovanje ugljikom, ušteda troškova električne energije i certifikat zelene zgrade;
*Montarno tijelo ima strukturnu trajnost duže od 10 godina, a život PV modula obično je više od 25 godina;
*Nakon integracije pomoćnih objekata poput punjenja gomile, može se formirati integrirana ekologija zelene energije "PV energetskog skladišnog putovanja".

Budući trendovi razvoja i upute za nadogradnju tehnologije
Kako napreduje u izgradnji urbane zelene infrastrukture, SUSTAVNI SUSTAV PV razvijat će se u sljedećim uputama:
*U kombinaciji s pametnim mikro-rešetkama za poboljšanje stope samo-generacije i samo-uporabe;
*Modularni montažni dizajn za postizanje brze ugradnje i rastavljanja;
*Uvođenje BIPV (izgradnje integriranih PV) komponenti za poboljšanje integriteta zgrade;
*Konfiguriranje inteligentnih sustava rada i održavanja za postizanje daljinskog praćenja i održavanja ranog upozorenja.
Dongsheng Nova energija aktivno planira funkcionalnu integraciju PV sustava za prijevoz i proširujući mogućnosti proširenja u scenarijima primjene kao što su prometni čvorišta, logistički centri i industrijski parkovi.
