Balkon PV ugradbeni sustav

Uloga balkonskih PV ugradnje u nadogradnji stambene energije

Definicija i opseg primjene sustava za ugradnju balkona
Balkon PV ugradbeni sustav uglavnom se koristi za balkonski prostor na fasadi zgrada kao što su rezidencije, apartmani, uredske zgrade itd. Kako bi se podržala ugradnja malih fotonaponskih modula kako bi se postigao cilj samo-generacije ili stvaranja energije povezane s mrežom. Njegov opseg prijave uključuje:
* Balkoni visokih i srednjih stambenih zgrada u gradovima
* Terase ili ograđena područja višestrukih stambenih zgrada
* Struktura balkona za zavjese
* Prijava platforme za transformaciju prozora primjena zgrada niskog raza
Ovaj je sustav obično mali u razmjeru, ali naglašava sigurnost, fleksibilnost instalacije i estetsku koordinaciju s arhitektonskom integracijom.

Analiza strukturnog oblika i metode instalacije
Zbog svoje posebne strukture, dizajn sustava za ugradnju balkona PV mora u potpunosti razmotriti nosivost balkonskih ograda, iskorištavanja prostora, učinka zasjenjenja i sigurnosnih propisa. Uobičajeni strukturni oblici su sljedeći:

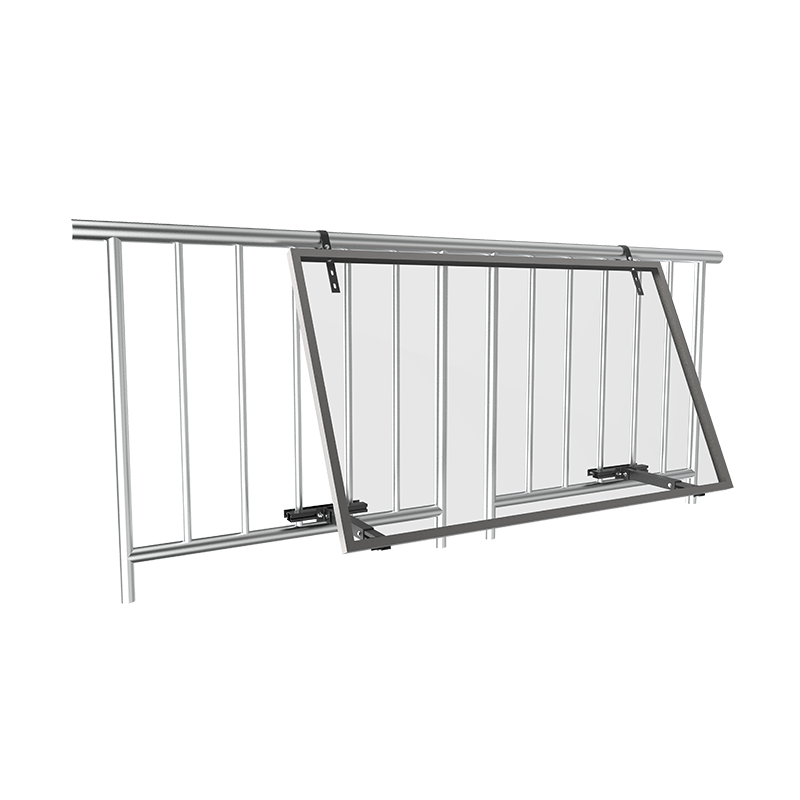

1. Sustav nosača
Fotonaponska ploča fiksirana je iznad ili unutar izvorne ograde balkona. Nosač je spojen na ogradu kroz stezaljku i vijke, što je pogodno za laganu instalaciju bez oštećenja izvorne građevinske građevine.
2. DAT-DIGURNI SUSTAV DIJAGONALNIH PODRUČJA
Pogodno za terase i balkone s velikim površinama. Postavljanjem potpornih nogu i nosača stražnjeg nagiba na balkonu, poboljšana je ukupna strukturna stabilnost, a orijentacija i kut komponenti se istovremeno podešavaju.
3. Viseća konstrukcija zidna zida
Nosač je izravno ugrađen na balkonski zid, a komponente su obješene na unutrašnjosti ograde ili okrenute prema suncu. Prikladan je za neke scene bez zaštitnih ograda ili s nedovoljnom visinom zaštitnog ograde.
4. Podesivi sustav strukture kuta
Opremljen mehanizmom za podešavanje kuta, nagib komponenti može se fleksibilno prilagoditi u skladu s sezonskim promjenama i orijentacijskim uvjetima kako bi se poboljšala učinkovitost iskorištavanja svjetlosti.

Ključni odabir materijala i dizajn sigurnosti
Konfiguracija materijala
Taizhou Dongsheng Nova energija obično koristi sljedeće kombinacije materijala:
*Aluminijske legure visoke čvrstoće i konektori: lagana, otporna na koroziju i ne utječe na građevinsku strukturu;
*Vijci i brave od nehrđajućeg čelika: Poboljšajte izdržljivost u balkonskom okruženju i smanjite rizik od hrđe;
*Anti-klizni baza i pribor za armaturu otporan na vjetar: ojačati stabilnost fiksnih točaka i spriječiti strukturni pomak.

Dizajn sigurnosnih performansi
Dizajn sustava balkonskog nosača trebao bi posvetiti posebnu pozornost na sljedeće točke:
* Izračun otpora tlaka vjetra: Procijenite opterećenje vjetra na vjetrovitoj strani komponente prema meteorološkim podacima područja na kojem se nalazi zgrada;
* Izračunavanje opterećenja: Kombinirajte izvorne podatke o dizajnu opterećenja na balkonu za kontrolu ukupne raspodjele težine i izbjegavanje strukturnog preopterećenja;
* Zaštita od pada: Na rubu je potrebno instalirati sigurnosne uređaje kako bi se spriječilo klizanje komponenti zbog vibracije, snažnog vjetra i drugih čimbenika.

Proces procesa i servisne veze
Preliminarna procjena
Novi tehnički tim Dongsheng-a pomaže kupcima u provođenju anketa na licu mjesta ili udaljenim mjerenjima balkonskih struktura, dimenzija, orijentacija i uvjeta zaštite.
Ekskluzivni dizajn
Kombinirajte korisnikovo opterećenje i uvjetima mreže kako biste konfigurirali razuman broj komponenti i planova izgleda, te izlazne CAD crteže i 3D modeliranje prikaza.
Strukturno podudaranje
Usklađivanje prilagođenih paketa komponenata, pakiranja i prijevoza prikladno je za korisnike koji mogu sami instalirati ili instalaciju na licu mjesta od strane inženjerskog osoblja.
Navođenje instalacije i tehnička podrška
Omogućite priručnike za rad, video usmjeravanje i usluge internetskog savjetovanja kako biste osigurali sigurno slijetanje struktura i fotonaponskih sustava.

Tipični scenariji primjene i praktični rezultati
Stambena strana korisnika
Primjenjivo na stambenu proizvodnju električne energije na balkonu, podržavajući male fotonaponske elektrane u kućanstvu (poput 0,5kW do 3KW sustava), koje se mogu koristiti za samo-uporabu ili povezane s nacionalnom politikom distribuiranih subvencija.
Pilot projekt zajednice
Nekoliko stambenih zajednica pilotiralo je ugradnju fotonaponskih sustava balkonskog nosača, koji poboljšavaju brzinu iskorištavanja energije zgrada bez uništavanja izvorne građevinske strukture i imaju određene funkcije zasjenjenja.
Transformacija urbanih zgrada zelene energije
U visokim uredskim zgradama i komercijalnim rezidencijama, sustav balkonskog nosača pruža određene dodatke za uštedu energije za zgrade i povećava zelenu sliku zgrada.

Prijedlozi rada i održavanja sustava
A balkonski fotonaponski sustav relativno je lako održavati zbog male visine i jednostavnog pristupa. Glavni prijedlozi uključuju:
*Redovito čistite prašinu ili ptice na površini komponenti kako biste osigurali apsorpciju sunčeve svjetlosti;
*Provjerite jesu li pričvršćivači labavi ili zahrđali kako bi izbjegli strukturni pomak uzrokovani dugotrajnom vibracijom;
*Obratite pažnju na operativni status fotonaponskog pretvarača kako biste osigurali učinkovitost pretvorbe snage;
*Držite okolno područje bez opstrukcija poput biljaka balkona, zavjesa, objekata za sušenje itd.
Tvrtka pruža dugoročne usluge tehničke podrške, a može uspostaviti i datoteke rada i održavanja prema potrebi za produženje radnog vijeka sustava.

Analiza primjene balkonskih PV ugradnih sustava: od strukturnog dizajna do sigurnog rada i održavanja

Taizhou Dongsheng Fondacija za rješenje New Energy od svog osnivanja 2009. godine, Taizhou Dongsheng New Energy posvećena je dizajnerskim, proizvodnim i integriranim integracijskim uslugama distribuiranih fotonaponskih zagrada. Tvrtka ima zreli dizajnerski tim, sustav proizvoda je proslijedio certifikat sustava upravljanja kvalitetom ISO-a i ima više patentnih tehnologija vezanih uz PV ugradnju
U polju Balkon PV ugradbeni sustavi , Dongsheng New Energy uspostavio je skup standardiziranih i prilagođenih dizajnerskih sustava pogodnih za različite tipove balkona na temelju godina akumulacije u dizajnu krovnih, zemaljskih i posebnih struktura, pokrivajući preliminarno istraživanje, strukturni dizajn, smjernice za instalaciju i kasnije održavanje.

Tipične strukturne vrste balkonskih nosača
Zbog njihovog malog prostora za prilagodbu, većih zahtjeva za opterećenjem i strožih sigurnosnih razina, balkonski PV ugradnje obično prihvaćaju sljedeće strukturne tipove:
1. Konstrukcija ugradnje ograde
Ova metoda popravlja nosač originalne balkonske ograde spusnom ili vijcima, što je pogodno za lagane sustave koji ne utječu na građevinsku strukturu i ne zahtijevaju bušenje. Komponente su obično raspoređene okomito ili pod malim kutom, što je pogodno za balkone istok-zapad.
2.
Ova je struktura prikladna za balkone ili terase s većim platformama. Dno nosača opremljeno je bazi protuteže ili ne klizanjem nogu kako bi se poboljšala ukupna stabilnost. Ovo rješenje podržava podesivi kut komponenti za poboljšanje učinkovitosti iskorištavanja svjetlosti.
3. Zidna instalacijska konstrukcija
Pogodno za balkone bez dovoljno prizemnog prostora, komponente su obješene na unutarnjem zidu ili fasadi balkona. Ova metoda više ovisi o nosivosti zidne konstrukcije, a zidni materijal treba u potpunosti procijeniti.
4. Ugrađena struktura sunca
Kombinirajući fotonaponske komponente s balkonskim sunčevim strukturama kako bi se stvorilo integrirano rješenje "fotonaponske sunčeve tvari", koje ne samo da zadovoljava funkciju proizvodnje električne energije, već ima i lijepe i praktične funkcije zgrade, a često se koristi u balkonima okrenutim prema jugu.

Odabir materijala i strukturna sigurnosna razmatranja
Sustav balkonskog nosača ima visoke zahtjeve za performanse strukturnih materijala. Dongsheng Nova energija obično koristi sljedeće konfiguracije materijala:
*Profili aluminijske legure: Ima prednosti lagane težine, otpornosti na koroziju i ne-magnetske vodljivosti, a pogodan je za upotrebu u kišnim i vlažnim područjima u gradovima;
*Učvršćivači od nehrđajućeg čelika: Poboljšajte čvrstoću i trajnost povezivanja kako biste spriječili hrđu i labavljenje tijekom dugotrajne upotrebe;
*Gumena baza ili gumena jastučica protiv klizanja: Povećajte trenje između balkonskih pod i dna nosača kako biste spriječili pomak;
*Strukturni ljepljivi i vodootporni dodaci za obradu: Za zidne sustave osigurajte ojačanje za brtvljenje kako bi se spriječilo prodiranje vode i labavljenje strukture.
U smislu sigurnosnog dizajna, sustav mora izračunati osnovno opterećenje vjetra i strukturno opterećenje. Prema čimbenicima kao što su visina poda zgrada, razina tlaka vjetra i kapacitet opterećenja ograde, osiguravaju da komponente neće biti nadoknađene ili pad zbog vanjskih sila poput jakih vjetrova i vibracija.

Postupak dizajna i instalacije sustava balkonskog nosača
Iako je struktura ugradnje balkona PV relativno jednostavna, uključuje čimbenike kao što su raznoliko okruženje na licu mjesta, diferencirani uvjeti rasvjete i personalizirane potrebe korisnika, tako da treba surađivati ​​sa sustavnim procesom dizajniranja:
1. Preliminarno mjerenje na licu mjesta
Prikupite veličinu, orijentaciju i zasjenjenje balkona kroz na licu mjesta ili daljinsku pomoć i analizirajte grupu koja se može učitati
2. Izlaz plana dizajna sustava
Na temelju podataka o mjerenju odredite vrstu nosača, dijagram izgleda fotonaponskih komponenti, preporuku nagiba nagiba, smjer kabela itd. I podudaraju se kapacitet sustava u kombinaciji s korisničkim opterećenjem.
3. Materijalno pakiranje i dostava
Dongsheng New Energy može osigurati modularne pakirane i isporučene komponente nosača, uključujući glavnu strukturu, pričvršćenja, pomoćne materijale, kabelske isječke itd. Kako bi se olakšala kupci.
4. Instalacija Tehnička podrška
Navedite upute za crtanje, video usmjeravanje i daljinsko tehničko savjetovanje i organizirajte profesionalne instalacijske timove kako bi pomogli u izgradnji kako bi se osigurao učinak implementacije sustava.

Prijedlozi održavanja sustava i jamstvo učinkovitosti rada
Fotonaponski sustav balkona nalazi se u području u koje se korisnici često kontaktiraju, što je lakše pregledati i održavati od krovnog sustava. Dongsheng New Energy preporučuje sljedeće:
* Redovito čistite prašinu i zagađivače na površini komponenti kako biste održali učinkovitost apsorpcije svjetlosti;
* Provjerite jesu li priključci nosača labavi svake četvrtine, posebno na balkonu visokih zgrada;
* Izbjegavajte sušenje predmeta, biljaka ili krhotina kako biste blokirali komponente kako biste smanjili gubitke proizvodnje energije;
* Koristite male pretvarače ili sustave za mikro energiju za poboljšanje fleksibilnosti korištenja električne energije.

Tipični scenariji aplikacije i stvarne prednosti
Sustav za montažu balkona PV -a upotrijebljen je u mnogim stvarnim projektima. Uobičajene prijave uključuju:
* Korisnici visokog stana: Riješite problem nedostupnog prostora na krovu i postići osnovne potrebe za proizvodnjom energije ispod 1KW;
* Male komercijalne uredske zgrade: Koristite balkone ili konzolne platforme za raspoređivanje fotonaponskih sustava za nadopunu uredske snage;
* Projekti obnove pilota i stare gradove: Promicati obnovu i nadogradnju zelene zgrade i ostvariti pristup čistoj energiji kućanstvima;
* Distribuirana prodajna platforma za fotonaponsku energiju: u kombinaciji s mjerenjem na strani korisnika, ostvarite višak pristupa napajanju i praćenje potrošnje energije.
Stvarne povratne informacije korisnika pokazuju da, čak i ako je balkonski prostor ograničen, razuman raspored nosača i komponenti može postići godišnju proizvodnju energije od 300 ~ 1000kWh, što pomaže u ublažavanju dnevnih troškova računa za električnu energiju.

Budući smjer razvoja
A Balkon PV ugradbeni sustav igrat će veću ulogu u područjima zelene transformacije urbanih zgrada, neovisnog upravljanja energijom u kućanstvu i izgradnji pametnih mikrogrusa. Budući trendovi razvoja uključuju:
* Integracija dizajna estetskog nosača s građevinskim fasadama
Integrirajte se u arhitektonski stil kako biste poboljšali uniformnost i koordinaciju izgleda na balkonu;
* Promocija integriranog modula za skladištenje komponentne energije
Koristite male baterije za proizvodnju električne energije tijekom dana i upotrebu noću za poboljšanje energetske učinkovitosti sustava;
* Pristup inteligentnim sustavima za nadzor i upravljanje
Praćenje podataka o stvaranju električne energije u stvarnom vremenu, u kombinaciji s aplikacijama i glasovnim asistentima kako bi se postigao daljinski upravljač.
